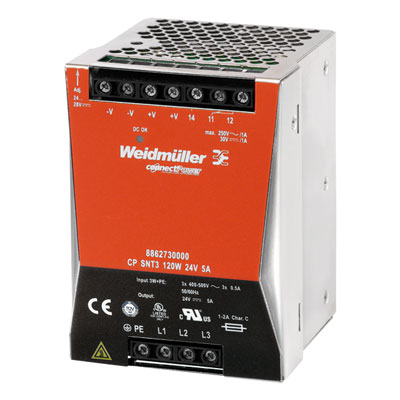

產品型號：CP SNT3 120W 24V 5A 8862730000
產品訂貨號：CP SNT3 120W 24V 5A 8862730000
CP SNT3 120W 24V 5A 8862730000現貨供應（本產品即將停產。）
|
狀態文本 |
本產品即將停產。 |
|
廢止日期 |
2017-01-01 |
|
替代產品 |
|
|
類型 |
CP SNT3 120W 24V 5A |
|
訂貨號 |
8862730000 |
|
版本 |
電源, 開關電源模塊 |
|
GTIN (EAN) |
4032248587391 |
|
最小包裝數 |
1 個 |
|
寬度 |
90 mm |
|
高度 |
125 mm |
|
深 |
110 mm |
|
重量 |
1.5 kg |
|
凈重 |
945 g |
|
最高操作溫度 |
70 °C (Derating ab 55 °C) |
|
工作溫度 |
-10 °C...70 °C (Derating ab 55 °C) |
|
存儲溫度 |
-20 °C...85 °C |
|
訂貨數據提示文字 |
開關式電源有內置變阻器時， 仍需在系統內聯接電涌保護裝置 |
|
技術數據 |
只能在二極管電路進行冗余運行或保持警報功能。 |
|
導線連接方式 |
螺釘聯接 |
|
接通電流限制 |
< 30 A (在 25 °C下) |
|
輸入熔絲 |
外部使用 3 個至 6...16 A 的 LS 開關，特性 C |
|
輸入電壓 |
3x400 V AC / 400...500 V AC ±15 % |
|
輸入電流 |
0.8 A @ 400 V AC |
|
輸入過壓保護 |
壓敏電阻 |
|
輸入頻率 |
47...63 Hz |
|
10...100% 負載下的調控 |
<2% |
|
可拼接 |
推薦二極管模塊 |
|
導線連接方式 |
螺釘聯接 |
|
斷電橋接時間 |
> 20 ms @ 400 V AC |
|
最大余紋波 |
< 100 mVSS / 帶寬 20 MHz |
|
狀態繼電器/變換器觸點 |
250 V AC（max. 30 V DC） / 1 A |
|
輸出側過壓保護 |
29...34 V |
|
輸出功率 |
120 W |
|
輸出電壓 |
24...28 V (可使用電位計調節) |
|
輸出電壓類型 |
DC |
|
輸出電流 |
5 A |
|
過載保護 |
105 %...130 % 最大輸出負載|恒定 自動復位 |
|
額定輸出電壓 |
24 V DC ± 1 % |
|
EMC 標準 |
EN 55011, EN 55022, EN 55024, EN 61000-6-2, 3 |
|
安裝位置、安裝提示 |
水平, 在導軌 TS 35 上 |
|
安裝指導 |
電氣間隙: 上/下 ≥ 3cm |
|
寬度 |
90 mm |
|
工作溫度 |
-10 °C...70 °C (Derating ab 55 °C) |
|
操作顯示 |
LED 綠色 |
|
最大負載下的有效系數 |
85% @ 400 V AC |
|
標準 |
DIN EN 60950 (SELV) |
|
深度 |
110 mm |
|
短路保護 |
是 |
|
重量 |
1.5 kg |
|
高度 |
125 mm |
|
電氣隔離 輸出-地 |
0.5 kV |
|
電氣隔離，輸入— 接地 |
1.5 kV |
|
電氣隔離，輸入— 輸出 |
3 kV |
|
操作顯示 |
LED 綠色 |
|
UL 證書號 |
E252191 |
