焊接機器人主要包括機器人和焊接設備兩部分。機器人由機器人本體和控制柜（硬件及軟件）組成。而焊接裝備，以弧焊及點焊為例，則由焊接電源，（包括其
控制系統）、送絲機（弧焊）、焊槍（鉗）等部分組成。對于
智能機器人還應有傳感系統，如激光或攝像傳感器及其控制裝置等。圖1a、b表示弧焊機器人和
點焊機器人的基本組成。
世界各國生產的焊接用機器人基本上都屬
關節機器人，絕大部分有6個軸。其中，1、2、3軸可將末端工具送到不同的空間位置，而4、5、6軸解決工具姿態的不同要求。焊接機器人本體的機械結構主要有兩種形式：一種為平行四邊形結構，一種為側置式（擺式）結構，如圖2a、b所示。側置式（擺式）結構的主要優點是上、下臂的活動范圍大，使機器人的工

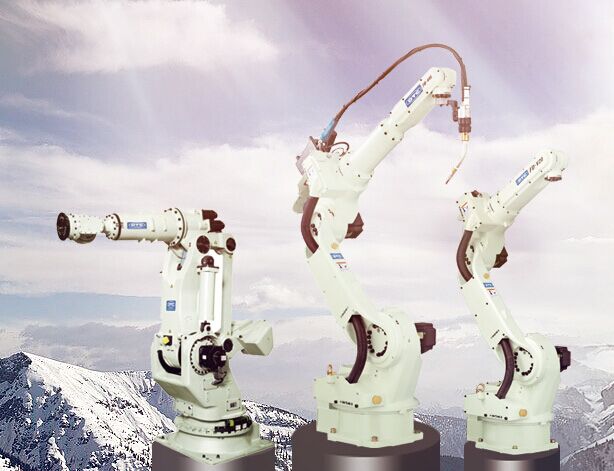

焊接機器人示意圖
作空間幾乎能達一個球體。因此，這種機器人可倒掛在機架上工作，以節省占地面積，方便地面物件的流動。但是這種側置式機器人，2、3軸為懸臂結構，降低機器人的剛度，一般適用于負載較小的機器人，用于電弧焊、切割或噴涂。平行四邊形機器人其上臂是通過一根拉桿驅動的。拉桿與下臂組成一個平行四邊形的兩條邊。故而得名。早期開發的平行四邊形機器人工作空間比較?。ň窒抻跈C器人的前部），難以倒掛工作。但80年代后期以來開發的新型平行四邊形機器人（
平行機器人），已能把工作空間擴大到機器人的頂部、背部及底部，又沒有測置式機器人的剛度問題，從而得到普遍的重視。這種結構不僅適合于輕型也適合于重型機器人。近年來點焊用機器人（負載100～150kg）大多選用平行四邊形結構形式的機器人。
上述兩種機器人各個軸都是作回轉運動，故采用伺服電機通過擺線針輪（RV）減速器（1～3軸）及諧波減速器（1～6軸）驅動。在80年代中期以前，對于電驅動的機器人都是用
直流伺服電機，而80年代后期以來，各國先后改用
交流伺服電機。由于交流電機沒有碳刷，動特性好，使新型機器人不僅事故率低，而且免維修時間大為增長，加（減）速度也快。一些負載16kg以下的新的輕型機器人其工具中心點（TCP）的最高
運動速度可達3m/s以上，定位準確，振動小。同時，機器人的控制柜也改用32位的微機和新的算法，使之具有自行優化路徑的功能，運行軌跡更加貼近示教的軌跡。
點焊對焊接機器人的要求不是很高。因為點焊只需點位控制，至于焊鉗在點與點之間的移動軌跡沒有嚴格要求，這也是機器人最早只能用于點焊的原因。點焊用機器人不僅要有足夠的負載能力，而且在點與點之間移位時速度要快捷，動作要平穩，定位要準確，以減少移位的時間，提
機械手臂
高工作效率。點焊機器人需要有多大的負載能力，取決于所用的焊鉗形式。對于用與變壓器分離的焊鉗，30～45kg負載的機器人就足夠了。但是，這種焊鉗一方面由于二次電纜線長，電能損耗大，也不利于機器人將焊鉗伸入工件內部焊接；另一方面電纜線隨機器人運動而不停擺動，電纜的損壞較快。因此，目前逐漸增多采用一體式焊鉗。這種焊鉗連同變壓器質量在70kg左右?？紤]到機器人要有足夠的負載能力，能以較大的加速度將焊鉗送到空間位置進行焊接，一般都選用100～150kg負載的重型機器人。為了適應連續點焊時焊鉗短距離快速移位的要求。新的重型機器人增加了可在0.3s內完成50mm位移的功能。這對電機的性能，微機的運算速度和算法都提出更高的要求。
點焊機器人的焊接裝備，由于采用了一體化焊鉗，焊接變壓器裝在焊鉗后面，所以變壓器必須盡量小型化。對于容量較小的變壓器可以用50Hz工頻交流，而對于容量較大的變壓器，已經開始采用逆變技術把50Hz工頻交流變?yōu)?00～700Hz交流，使變壓器的體積減少、減輕。變壓后可以直接用600～700Hz交流電焊接，也可以再進行二次整流，用直流電焊接。焊接參數由
定時器調節，參見圖1b。新型定時器已經微機化，因此機器人控制柜可以直接控制定時器，無需另配接口。點焊機器人的焊鉗，通常用氣動的焊鉗，氣動焊鉗兩個電極之間的開口度一般只有兩級沖程。而且電極壓力一旦調定后是不能隨意變化的。近年來出現一種新的電伺服點焊鉗，如圖4所示。焊鉗的張開和閉合由伺服電機驅動，碼盤反饋，使這種焊鉗的張開度可以根據實際需要任意選定并預置。而且電極間的壓緊力也可以無級調節。這種新的電伺服點焊鉗具有如下優點：
1）每個焊點的焊接周期可大幅度降低，因為焊鉗的張開程度是由機器人精確控制的，機器人在點與點之間的移動過程、焊鉗就可以開始閉合；而焊完一點后，焊鉗一邊張開，機器人就可以一邊位移，不必等機器人到位后焊鉗才閉合或焊鉗完全張開后機器人再移動；
2）焊鉗張開度可以根據工件的情況任意調整，只要不發生碰撞或干涉盡可能減少張開度，以節省焊鉗開度，以節省焊鉗開合所占的時間。
3）焊鉗閉合加壓時，不僅壓力大小可以調節，而且在閉合時兩電極是輕輕閉合，減少撞擊變形和噪聲
