1、概述：
YRF-1601手車控制器也叫做底盤車控制器，可實現對電動手車、配電開關柜底盤車的控制與保護?？刂破骺稍陔妱邮周嚨尿寗与姍C運轉愛阻達到保護條件時立即對電機制動。能有效防止電動手車、底盤車的誤動作，具備儲轉和操作限時保護。
2、手車（底盤車）控制器控制邏輯：
2.1：手動優先接入接通時，控制器不再響應其他輸入指令并截止輸出；
2.2：當手車處于非工作位和非試驗位時，電機只允許搖出動作；
2.3：只有手車聯鎖輸入、手動優先斷開，接地刀處于分閘位置，且控制器無障礙時，控制器的手車就緒燈才會點亮，控制器才允許操作；
2.4：當搖入過程發生堵轉時，停止當前操作，并驅動電機返回試驗位，返回過程中再次發生堵轉，停止電機運行；當搖出過程發生堵轉時，停止當前操作，并反向驅動電機運行300ms；
2.5：當搖入過程發生超時（80s）未到達工作位情況時，應退回試驗位；
2.6：堵轉保護：搖入前15s電流設定為0.6A，15s后電流值3A；搖出前7s電流值設定為3A，7s后電流值為0.6A；
2.7：搖入達到工作位后需反轉150ms，搖出達到試驗位需反轉150ms。

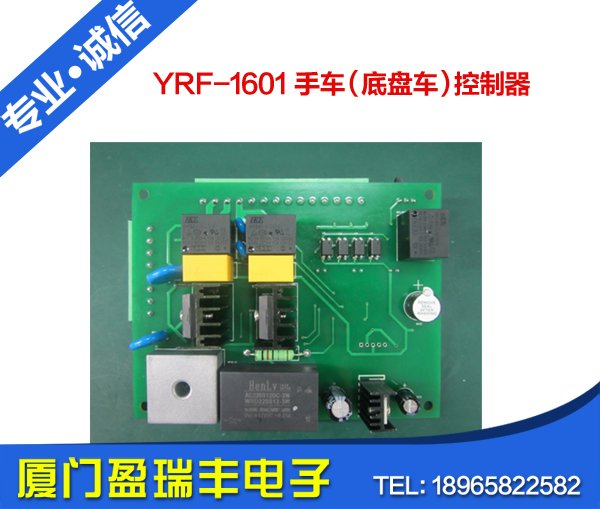

3、控制器電路板組件：
4、技術參數：
|
序號 |
名稱 |
規定值 |
備注 |
|
1 |
額定工作電壓 |
AC200V DC100V通用 |
|
|
2 |
電機負載 |
額定功率小于300W，DC110V，DC220V |
|
|
3 |
輸出接點 |
3A，AC250V或DC30V |
|
|
4 |
整機功耗 |
＜4W |
|
|
5 |
工頻耐壓 |
AC2.5KV，1min |
|
5、功能
5.1：手車搖進功能：
按下?lián)u進按鈕后，系統處于待機狀態時，將啟動電機向工作位運行，當行進到工作位時，電機自動停止運行。系統處于向工作位運行中則不響應本次命令。
5.2：手車搖出功能：
按下?lián)u出按鈕后，系統處于待機狀態時，將啟動電機向試驗位運行，當行進到試驗位時，電機自動停止運行，系統處于向試驗位運行中則不響應本次命令。
5.3：指示功能：
①電源指示功能
控制器加電后，電源指示燈即點亮。
②工作位指示功能
當手車處于工作位時，工作位指示燈點亮。
③試驗位指示功能
當手車處于試驗位時，試驗位指標燈點亮。
5.4：電機保護功能
當電機運轉過程中，發生短路，控制器會自動控制電機停止運轉，保護電機。
5.5：報警輸出功能
當電機運轉過程中，發生故障，控制器通過繼電器輸出故障信號。
5.6：控制器工作電源范圍寬，可以適應所有的電源
控制器工作電源電壓：AC220V，DC220V，AC110V，DC110V。
控制器工作電源頻率：50Hz，60Hz。
