14點NPN輸入，10點繼電器（R）或晶體管（T）或繼電器晶體管混合（RT）輸出
AC220V（E）或DC24V（C）電源
可外接擴展BD板
可帶時鐘并對數據進行掉電保持
支持基本的邏輯控制和數據運算
支持高速計數、脈沖輸出、外部中斷、C語言編輯功能塊、I/O點的自由切換、自由格式通訊、MODBUS通訊等功能
一般規格
|
項目 |
規格 |
|
絕緣電壓 |
DC 500V 2MΩ以上 |
|
抗噪聲 |
1000V 1uS 脈沖1分鐘 |
|
環境溫度 |
0℃~60℃ |
|
環境濕度 |
5%~95% |
|
通訊口1 |
RS-232，連接上位機、人機界面編程或調試 |
|
通訊口2 |
RS-232/RS-485，聯網或連接智能儀表、變頻器等 |
|
通訊口3 |
BD板擴展通訊口RS-232/RS-485 |
|
安裝 |
可用M3的螺絲固定或直接安裝在DIN46277（寬35mm）的導軌上 |
|
接地 |
第三種接地（不可與強電系統公共接地） |
性能規格
|
項目 |
規格 |
|
|
程序執行方式 |
循環掃描方式、定時掃描方式 |
|
|
編程方式 |
指令、梯形圖并用 |
|
|
處理速度 |
0.5us |
|
|
停電保持 |
使用FlashROM及鋰電池 |
|
|
用戶程序容量 |
128K |
|
|
I/O點數 |
輸入14點，輸出10點 |
|
|
輸出形式 |
R：繼電器；T：晶體管；RT：繼電器晶體管混合 |
|
|
供電電源 |
E：AC220V；C：DC24V |
|
|
內部線圈點數(M) |
8512點 |
|
|
定時器（T） |
點數 |
640點 |
|
規格 |
100mS定時器：設置時間0.1~3276.7秒 |
|
|
計數器（C） |
點數 |
635點 |
|
規格 |
16位計數器：設置值K0~32767 |
|
|
數據寄存器（D） |
2512字 |
|
|
FlashROM寄存器（FD） |
768字 |
|
|
高速處理功能 |
高速計數、脈沖輸出、外部中斷 |
|
|
口令保護 |
6位長度ASCII |
|
|
自診斷功能 |
上電自檢、監控定時器、語法檢查 |
|

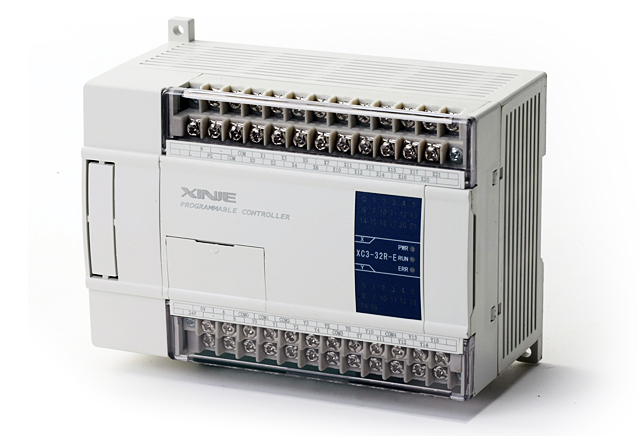

產品外觀及尺寸(單位:mm)
