二、正常工作條件和安裝條件
1、周圍空氣溫度為：-5℃~+40℃，24小時內其平均值不超過+35℃；
2、海拔：不超過2000m；
3、大氣條件：在+40℃時大氣相對溫度不超過50%，在較低溫度下可以比較高的相對濕度，最濕月的平均最低溫度不超過+25℃，該月的月平均最大相對濕度不超過90%。并考慮因溫度變化發生在產品上凝露；
4、污染等級：3級；
5、 安裝類別：Ⅲ類；
6、安裝條件：安裝面與垂直面傾斜度不超過±5°；
7、沖擊振動：產品應安裝和使用在無顯著搖動、沖擊和振動的地方。
8、安裝方式：接觸器除用螺釘安裝外，還可用35mm，型標準卡軌安裝。交流操作40-95可用35 mm或75mm卡軌安裝；
注：直流操作40-95只能用75mm卡軌，115-170有專用卡軌安裝。
三、結構特征
1、接觸器為防護式，動作結構為直動式，觸頭為雙斷點，具有體積小，重量輕、功耗低、壽命長、安全可靠等特點；
2、接觸器可組成機械可逆聯鎖磁力起動器，星三角減壓起動器，還可根據用戶選用增加輔助觸頭組、空氣延時頭等組合多種派生系列產品。
四、接線端子標志及接線圖
無、技術參數
1、接觸器的主要技術性能指標見表
2、接觸器線圈電壓為交流24V、36V、48V、110V、220V、380V、直流12V、24V、48V、110V、220V；
注：特殊電壓規格可以同本公司協商定做。
3、動作特性：交流吸合電壓：85-110%Us。釋放電壓：20-75%Us；直流吸合電壓85-110%Us，釋放電壓：10-75%Us。
型號與參數 （CJX2、CJX4）-09 （CJX2、CJX4）-12 （CJX2、CJX4）-18 （CJX2、CJX4）-25 （CJX2、CJX4）-32 （CJX2、CJX4）-40 （CJX2、CJX4）-50 （CJX2、CJX4）-65 （CJX2、CJX4）-80 （CJX2、CJX4）-95 （CJX2、CJX4）-115 （CJX2、CJX4）-150
額定工作電壓（V） 660（690）
額定工作電流
（A） 380V AC-3 9 12 18 25 32 40 50 65 80 95 115 150
AC-4 4 5 7 10 13 16 20 25 32 45 50 65
約定發熱電流（A） 25 25 32 40 50 60 0 80 125 125 200 200
接通最大電流（A） 380V 90 120 180 250 320 400 500 650 800 950 1150 1500
660V 108 144 216 300 384 430 600 780 960 1140 1380 1800
斷開最大電流（A） 380V 72 96 144 200 256 320 400 520 640 760 920 1200
660V 90 120 180 250 320 400 500 650 800 950 1150 1500
可控三相鼠籠電動機功率 AC3（KW） 220V 2.2 3 4 5.5 7.5 11 15 18.5 22 25 30 37
380V 4 5.5 7.5 11 15 18.5 22 30 37 45 55 75
660V 5.5 7.5 7.5 15 18.5 30 33 37 45 45 80 100
操作頻率次h 電壽命 AC-3 1200 600 300
AC-4 300
電壽命萬次 AC-3 100 80 60
AC-4 20 15 10
機械壽命 萬次 1000 800 600
交流線圈電耗（W） 1.8-2.8 3-4.5 6-10
直流線圈電耗（W） 9-10 11-12 22-24
聯接導線截面（mm2） 2.5 2.5 4 6 10 16 25 25 50 50 95 195
配合熔斷器型號 NT00-16 NT00-20 NT00-25 NT00-32 NT00-50 NT00-63 NT00-63 NT00-80 NT00-100 NT00-125 NT00-125 NT00-150
接觸器的輔助觸頭及輔助觸頭組
使用類別 額定工作電壓 （V） 額定工作電流 （A） 控制容量 約定發熱電流A 壽命
接通 分?jǐn)?span id="fj8hh6ni" class="Apple-converted-space">
AC-15 380 0.95 3600VA 360VA 10 同主觸頭
DC-13 220 0.15 33W 33W
六、安裝是使用及維護
1、安裝前應檢查有關的技術數據（如額定電壓、電流、操作頻率等是否符合要求）。
2、安裝時，應該按規定條件安裝，接觸器線圈的接線端子A1符合應朝上方，符合人的視覺習慣。
3、對有金屬安裝底板的接觸器要妥善接地。
4、接線端螺釘應擰緊，檢查接線正確無誤后，應在主觸頭不帶電情況下，先使吸引線圈通電分合數次，試驗動作可靠后，才能投入使用。
5、使用時如發現有不正常噪音，可能是鐵芯極面上有污物，請擦凈極面。
6、使用中，應定期檢查產品各部件，要求可動部位不卡住，緊固件無松脫，零部件如有損壞，應及時更換。
CJX2-F交流接觸器型號含義(LC1-F交流接觸器型號含義)：
CJX2—F□□□□
CJX ——交流接觸器
2F ——設計代號
–□□——基本規格代號用380V，AC-3的le值的數字表示
□——常開輔助觸頭數
□——常閉輔助觸頭數
CJX2-F交流接觸器主要技術參數(LC1-F交流接觸器主要技術參數)：
AC-3 、380V時額定電流對應三相鼠籠型電機容量KW：
380V 時額定電流(A)： 115、 150、 185、 225、 265、 330、 400、 500、 630、 800、
220V 三相鼠籠電機 KW： 30、 40、 55、 63、 75、 100、 110、 147、 200、 230
380V 三相鼠籠電機 KW： 55、 75、 90、 110、 132、 160、 200、 250、 335、 400
415V 三相鼠籠電機 KW： 59、 80、 100、 110、 140、 200、 250、 295、 400、 425
500V 三相鼠籠電機 KW： 75、 90、 110、 129、 160、 200、 257、 355、 400、 450
660V 三相鼠籠電機 KW： 80、 100、 110、 129、 160、 220、 280、 335、 450、 475
1000V 三相鼠籠電機 KW：65、 65、 100、 100、 147、 160、 185、 335、 450、 450

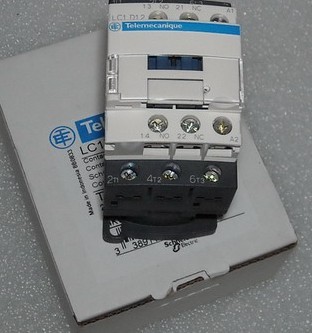

額定絕緣電壓：660V LC1-D AC Contactor CJX2交流接觸器‖LC1-D交流接觸器
可接通最大電流：10倍額定電流(AC-3 ,380V)
可斷開最大電流：8倍額定電流(AC-3 ,380V) (TIANHUI EIECTRIC) LC1-D
