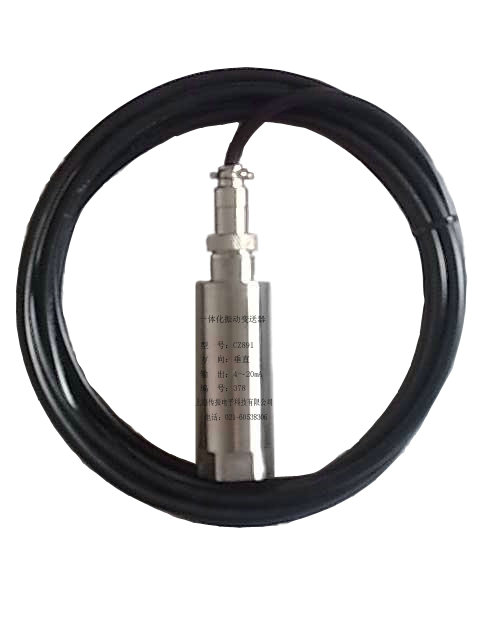

CZ891接PLC兩線制振動傳感器
產品簡介
隨著控制系統功能的不斷完善，現在控制室里的PLC/DCS等控制系統，都可以完成數據顯示、報警控制等功能。因此過去的振動二次顯示儀表的控制功能已經可以讓控制系統來完成了，為了簡化整個振動測量過程，本公司推出了一款直接接PLC的兩線制振動傳感器，直接兩線制輸出4～20mA可接入PLC信號采集端口。
適用范圍
兩線制振動傳感器是一種接觸式的振動測量，屬于絕對振動測量?？捎糜跍y(cè)量各類旋轉機械軸承座或機殼的振動。如：汽輪機、風機、電機、水泵、壓縮機、磨煤機、發動機等。
兩線制輸出的4～20mA電流信號，可接入以下設備：PLC、DCS、采集器、記錄儀等。
參數說明
量 程：0～
頻率響應：?jiǎn)畏较颍ù怪?、水平?span lang="EN-US">5Hz～2OOOHz （3db）
自由方向（通用）10Hz～2OOOHz （3db）
輸 出：兩線制輸出4～20mA（最大負載500Ω）
精 度：<1.5%
測量方向：任意方向（可選）
運行溫度：-20℃～80℃
外形尺寸：φ30×66mm
安裝螺紋：M10×1.5×10mm（可選）
重 量：約350g
殼體材質：采用不銹鋼殼體、雙層隔離、抗干擾能力強
供電電壓：18Vdc～30Vdc（可直接接入控制設備信號輸入口即可）
功能和優點
1、頻響特性優良、測量精度高、適用范圍廣
2、全集成工藝、抗干擾強
3、兩線制4-20毫安輸出，現場安裝接線方便。
4、安裝方便：用底部螺釘（M10×1.5×10）安裝在被測點處即可，如果機器不方便開孔可選擇磁吸座安裝。
5、接線簡單：本產品是采用回路供電形式，兩線制輸出（兩根線既是電源線也是信號），只需接入PLC或DCS信號輸入口即可。
選型說明
CZ891- A□□□– B□□ - C□□
A測量范圍 |
B測量方向 |
C安裝螺紋 |
|||
010 |
00 |
垂直 |
00 |
M10×1.0 |
|
020 |
01 |
水平 |
01 |
M10×1.5 |
|
100 |
100um |
02 |
通用 |
02 |
M8×1.25 |
500 |
500um |
XX |
其他 |
||
XXX |
其他 |
||||
注：常規電纜長度3米，帶航插型。
選型列舉：
CZ891-A020-B00-C01
表示：變送器量程0～20mm/S ；垂直安裝；固定安裝螺紋為M10*1.5；電纜長度3米，帶航插型。
