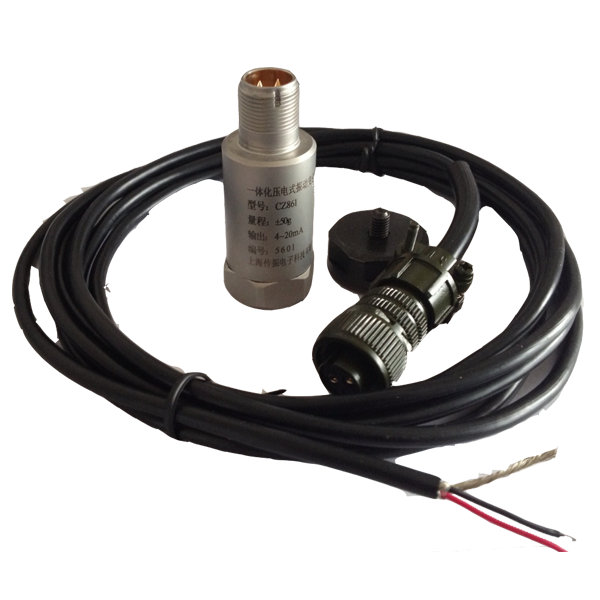

CZ861壓電式一體化機殼振動傳感器
技術參數；型號：CZ861系列壓電式一體化機殼振動傳感器 |
|
測量量程 |
0～ |
供電電壓 |
12Vdc～30Vdc（回路供電—可直接接入控制設備信號輸入口即可） |
頻率響應 |
4Hz～1OOOHz （3db） |
輸出信號 |
4～20mA（最大負載500Ω） |
輸出方式 |
兩芯插座 |
輸出阻抗 |
<100Ω |
精 度 |
<1.5%（全量程） |
測量方向 |
任意方向 |
運行溫度 |
|
外形尺寸 |
φ26×66mm |
重 量 |
約110g |
殼體材質 |
采用不銹鋼殼體、雙層隔離、抗干擾能力強 |
安裝方式 |
M6×1、磁吸座（可選） |
外殼與信號地 |
>108Ohm |
產品介紹
本產品是由壓電晶體和精密電路制成的振動傳感器，可將機器的振動量直接轉換為標準的兩線制4～20mA電流信號輸出（負載能力<500Ω），供給后端控制設備使用。（如，DCS、PLC、采集器、記錄儀以及單片機等等）。
產品應用
壓電式一體化機殼振動傳感器可用于各類旋轉機器的振動測量，如：汽輪機軸瓦振動測量、風機軸承座/機殼振動測量、水泵軸承振動測量、電機振動測量、磨煤機振動測量等等；
1.安裝：首先要在被測點上開個M6×1的安裝孔，然后將傳感器底部螺釘固定在被測殼體上，然后將傳感器擰在上面擰緊即可。如不方便開孔可采用磁吸座。
2.接線：紅色—4～20mA（+）；黑色—4～20mA（-）。
產品特點
1、采用壓電晶體對于瞬間沖擊不易損壞
2、頻率響應范圍寬4Hz-1000Hz
3、傳感器體積?。?/span>Φ26×66）安裝方便
4、采用不銹鋼殼體、雙層隔離，具有優良的穩定性、可靠性及很強的抗干擾能力
5、兩線制直接輸出4-20mA的電流信號、省去二次儀表或變送器
