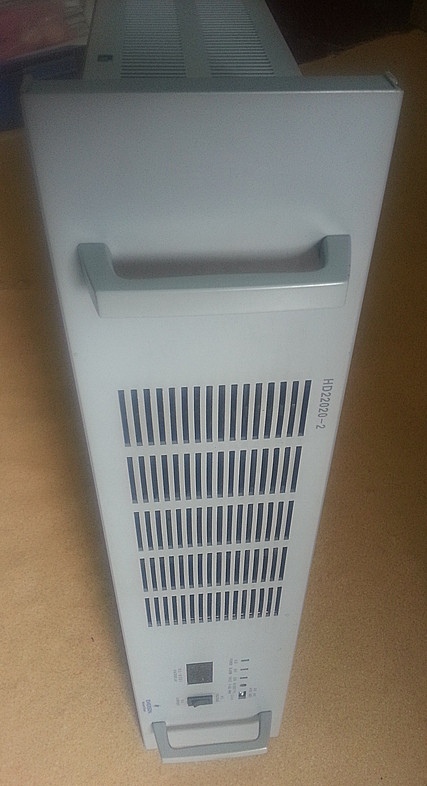

全新現貨HD22020-2充電模塊
代理 廠家直銷艾默生充電模塊艾默生充電模塊
HD22020-2采用自冷散熱設計，效率達到世界一流水平，HD22010-2充電模塊在實際使用中，需要注意以下幾點。
一、HD22020-2模塊均流
HD22020-2模塊出廠已經經過嚴格的均流調試，在模塊工作于自動狀態下，任何模塊設置為相同輸出電壓時，不需要作任何均流調整，HD22020-2充電模塊也不提供外部調整的器件。均流指的是連接到同一母線上的模塊均分負載。
系統存在控制模塊時，控制模塊和合閘模塊之間只作通訊連接。任何情況下，HD22020-2充電模塊和監控模塊之間只作通訊連接！
如果發現模塊電壓嚴重不均流情況，采用排除的方法，將造成不均流的模塊更換。確認艾默生HD22020-2模塊是否均流損壞的方法如下：
l 、徹底斷開HD22020-2模塊的均流電纜和通訊電纜，單獨開啟一個充電模塊。
2、待充電模塊HD22020-2開啟以后，給充電模塊加載，使模塊至少輸出1A以上電流。
測量均流母線上電壓.
HD22020-2充電模塊的輸出電流和均流母線上的電壓成正比，對應關系如下：
20A模塊－輸出電流20A時，均流母線電壓為2.6V左右，10A對應1.3V，以此類推.。
10A模塊－輸出電流10A時，均流母線電壓為2.0V左右，5A對應1.0V，以此類推。
5A模塊－輸出電流5A 時，均流母線電壓為2.0V左右，2.5A對應1.0V，以此類推。
為了測試準確，可給HD22020-2模塊加較大的負載（不能超過額定負載），若根據模塊輸出電流計算出的均流母線電壓和實際測得的均流母線電壓值相差大于0.3V或均流母線上電壓接近0V，可判斷為均流芯片損壞.
模塊電源控制
為了方便HD22020-2充電模塊的單個維護，模塊交流輸入應分別設置單獨的空氣開關，不應直接連接到交流母線上，空開的選取根據模塊的輸出功率的大小而確定。
模塊型號—空開額定容量 HD22010-2---10A HD22005-2---6A HD11020-2—10A HD11010-2—6A
HD22020-2模塊和降壓硅鏈相關
當采用34、35等接線方式時，連接控制模塊和合閘模塊之間的降壓硅鏈必須增加一個逆止二極管，防止在電池放電過空的情況下，控制模塊對電池和合閘模塊的反沖，注意有些降壓硅鏈內部帶此逆止二極管，則可不必增加。
HD22020-2模塊的運輸包裝
因HD22020-2模塊在系統上是靠檔銷防止模塊滑脫，沒有與系統緊固連接。在系統運輸時，模塊必須取下，單獨包裝發運。嚴禁模塊安裝于系統上運輸，否則將造成系統和模塊損壞。
