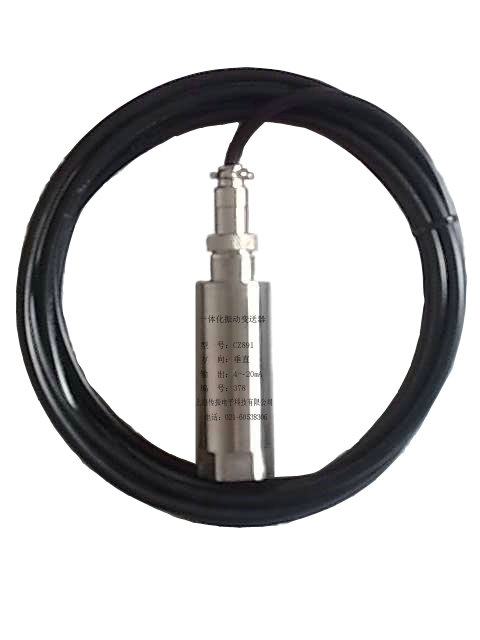

CZ891水泵用一體化振動變送器
一、產品介紹
水泵用一體化振動變送器是一款由振動傳感器與信號變送器結合而成的一體化振動變送器，去除了中間傳感器與變送器的接線環節，直接兩線制輸出4-20mA的電流信號，無需再配振動變送器或顯示儀表。
二、使用及性能特點
1、采用一體化結構、安裝接線簡單（如下）
（1）安裝：
先在水泵被測點處開個安裝螺孔，將傳感器底部螺釘擰在開孔處，然后將傳感器擰在上面擰緊即可。（安裝螺紋規格一般為M10*1.5*10，如現場已開孔可根據現場開孔規格定做）
（2）接線：（兩線制輸出4-20mA信號直接接入控制設備信號輸入端和COM端）
棕色—接24VDC正端/信號輸入端
藍色—接24VDC負端/COM端
注：棕色和藍色導線也是4-20mA輸出引線。連接導線要求有良好的絕緣性能，采用二芯入PLC或DCS信號輸入口即可。
2、采用不銹鋼殼體、穩定可靠、抗干擾能力強
3、頻響特性優良、測量精度高、適用范圍廣
本產品除了應用于水泵振動測量外，同時在風機、電機、汽輪機、壓縮機、離心機、磨煤機等旋轉機械的振動測量也得到廣泛應用。
參數 |
說明 |
供電范圍 |
18Vdc～24Vdc（可直接接入控制設備信號輸入口即可） |
測量量程 |
0～ |
頻率響應 |
單方向（垂直、水平）5Hz～2OOOHz （3db） 任意方向（通用）10Hz～2OOOHz （3db） |
溫 漂 |
0.1%/℃ |
可測位移 |
最大1mm（單峰值） |
輸出信號 |
兩線制輸出4～20mA（最大負載500Ω） |
精 度 |
<1.5%（全量程） |
運行溫度 |
|
外形尺寸 |
φ30×70mm |
重 量 |
約350g |
安裝螺紋 |
M10×1.5× |
三、購買參數確定：
A、選擇輸出值和對應量程：速度值0～
B、選擇安裝安裝方式：M10*1.5*10（常規）；
C、選擇電纜長度：
