簡單描述

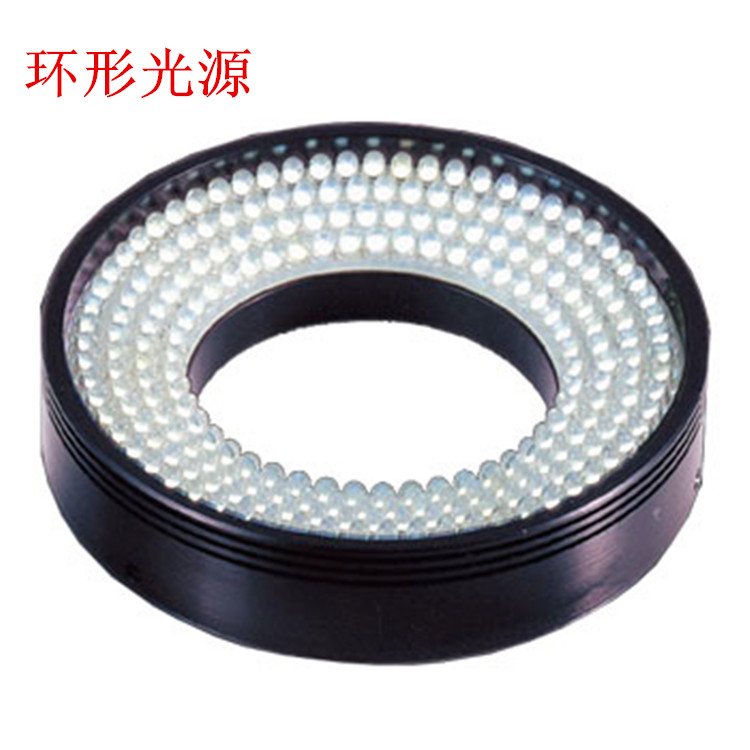

環形光源（機器視覺塑料表面，環形物體觀測光源）直接照射環形光源，適合不反光物體的檢測，主要用于擴散表面的照明，是一個低成本，易于集成的解決方案。通過微調至光源發射工作距離和角度，環形光源可以以最低投入實現高對比度的圖像。包裝和安裝的改進使得環形光源在任何照明應用中都能重點突出耐用性和多功能性的特點。
產品特點
*獨特的照射結構，實現有效工作范圍的均勻照射。
*高效的低角度照明，以增強表面特征或缺陷對比度。
*常應用在被測物體需要均衡的表面照明并且要避免反光或耀斑的場合
*檢測BGA、QFP位置
*檢測集成電路料帶。
*檢測集成電路的管腳字符。
*檢測金屬表面劃傷檢測。
*檢測連接件管教間距及偏移
| 型號 | 參數 |
| CH60-D48*22R2 | 外徑48mm，內徑22mm，高度20mm，角度60度 |
| CH30-D55*15R3 | 外徑55mm，內經15mm，高度20mm，角度30度 |
| CH30-D70*30R3 | 外徑70mm，內徑30mm，高21mm，角度30度 |
| CH20-D90*50R4 | 外徑90mm，內徑50mm，高21mm，角度20度 |
| CH45-D150*106R4 | 外徑150mm，內徑106mm，高21mm，角度45度 |
| CH15-D50*28R2 | 外徑50mm，內徑28mm，高16mm，角度15度 |
| CH15-D70*32R3-X | 外徑70mm，內徑32mm，高20.5mm, 角度15度 |
| CH15-D92*47R4 | 外徑92mm，內徑47mm，高20.5mm,角度15度 |
| CH15-D103*48R5 | 外徑103mm，內徑48mm，高22mm,角度15度 |
| CH30-D46*20R2 | 外徑46mm，內徑20mm，高16mm,角度30度 |
| CH30-D54*23R2 | 外徑54mm，內徑23.5mm，高18mm,角度30度 |
| CH30-D70*32R3 | 外徑70mm，內徑32mm，高20mm,角度30度 |
| CH30-D92*48R4 | 外徑92mm，內徑48mm，高22mm,角度30度 |
| CH45-D54*25R2 | 外徑54mm，內徑25mm，高20mm,角度45度 |
| CH45-D70*35R3 | 外徑70mm，內徑35mm，高21mm,角度45度 |
| CH45-D92*52R4 | 外徑92mm，內徑52mm，高24mm,角度45度 |
| CH45-D100*48R5 | 外徑100mm，內徑48mm，高30mm,角度45度 |
| CH60-D74*41R2 | 外徑74mm，內徑41mm，高20.5mm,角度60度 |
| CH60-D90*57R2 | 外徑90mm，內徑57mm，高20.5mm,角度60度 |
| CH60-D151*114R3 | 外徑151mm，內徑114mm，高23.5mm,角度60度 |
| CH60-D202*167R2 | 外徑202mm，內徑167mm，高20.5mm,角度60度 |
| CH75-D131*94R3 | 外徑131mm，內徑94mm，高24.5mm,角度75度 |
| CH75-D175*136R3 | 外徑175mm，內徑136mm，高24.5mm,角度75度 |
| CH15-D76*21R1 | 外徑76.2mm，內徑21mm，角度15度 |
| CH15-D100*30R2 | 外徑100mm，內徑30mm，角度15度 |
| CH15-D127*30R1 | 外徑127mm，內徑30mm，角度15度 |
| CH30-D51*8R1 | 外徑50.8mm，內徑8mm，角度30度 |
| CH30-D76*21R1 | 外徑76.2mm，內徑21mm，角度30度 |
| CH30-D100*30R1 | 外徑100mm，內徑30mm，角度30度 |
| CH30-D127*30R1 | 外徑126.5mm，內徑30mm，角度30度 |
| CH45-D51*8R1 | 外徑50.8mm，內徑8mm，角度45度 |
| CH45-D76*21R1 | 外徑76.2mm，內徑21mm，角度45度 |
| CH45-D100*30R1 | 外徑100mm，內徑30mm，角度45度 |
| CH45-D127*35R1 | 外徑126.5mm，內徑30mm，角度45度 |
