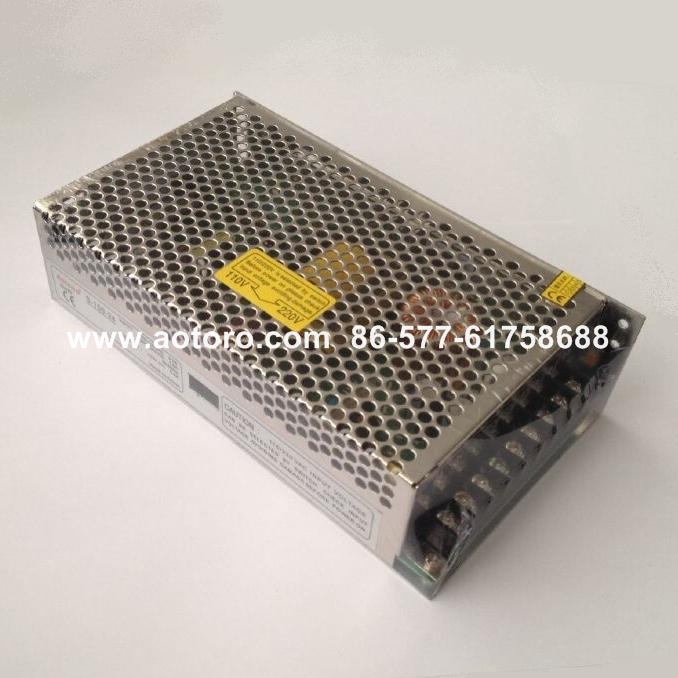

【基本參數】
品牌： AOTORO歐迪龍
類型： 單組開關電源
產品型號： S-150-24
輸入電壓： 110V/220V
輸出功率： 150（W）
輸出電壓： 24V 6.8A
工作溫度、濕度： -10℃～+60℃，20%～90%RH
存儲溫度、溫度： -20℃～+85℃，10%～95RH
外形尺寸 ：199*110*50mm
重量 ： 1.15Kgs
性能/型號 S-150-5 S-150-7.5 S-150-9 S-150-12 S-150-13.5 S-150-15 S-150-24 S-150-48
直流輸出電壓 5V 7.5V 9V 12V 13.5V 15V 24V 48V
輸出電壓容差(注2) ±2% ±1% ±1% ±1% ±1% ±1% ±1% ±1%
額定輸出電流 30A 20A 16.7A 12．5A 11.2A 10A 6.5A 3.2A
輸出電流范圍 0-30A 0-20A 0-16.7A 0-12.5A 0-11.2A 0-10A 0-6.5A 0-3.2A
紋波及噪音(注3) 150mVp-p 150mVp-p 180mV 180mV 180mV 180mV 240mV 240mV
進線穩定度(注4) ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5%
負載穩定度(注5) ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5%
直流輸出功率 150W 150W 150.3W 150W 151.2W 150W 156W 153.6W
效率 78% 80% 80% 82% 83% 84% 85% 87%
直流電壓可調范圍 4.5-5.5V 6-8.3V 8-10.4V 10.6-13.2V 12-15V 13.5-16.5V 21-28V 43-53V
輸入電壓范圍 85～132VAC/176～264VAC?開關選擇
輸入電流 3.2A/115V? 1.6A/230V
沖擊電流 冷啟動電流?35A/115V 60A/230V
漏電流 <3mA/240VAC
過載保護 電流超過110%～150%時啟動，保護模式：關閉輸出， 復位：自動恢復
過電壓保護 保護模式：關閉輸出， 復位：自動恢復
溫度系數 ±0.03%℃(0～50℃)
啟動、上升、保持時間 100ms,50ms,20ms
抗震性 10～500Hz,2G 10min./1周期,時長60分,各軸
耐壓性 輸入輸出間：1.5KVAC，輸入外殼：1.5KVAC，輸出外殼：0.5KVAC
隔離電阻 輸入輸出間，輸入與外殼，輸出與外殼：500VDC/100M Ohms
安全標準 滿足UL1012要求
EMC標準 滿足FCC PART15J CONDUCTION CLASS B
注：1、以上參數測試條件為：230VAC輸入，額定負載，25℃ 70% RH.濕度。
2、容差：包括設定容差，線路穩定度，負載穩定度(注5)。
3、紋波測試：20MHz?用A12"雙絞線，中斷用0.1uF&47uF電容器短路。
4、進線電壓穩定度測試：滿負載時進線最低電壓到最高電壓。
5、負載穩定度測試：負載從0%到100%。
