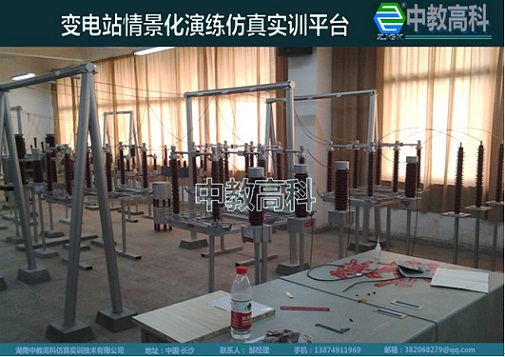

ZJGKQD06-變電站情景化演練仿真實訓平臺
220KV變電站情景化演練仿真實訓平臺以一實際220KV變電站及其外部電網為藍本開發的?？紤]到目前我國220KV變電站數量大、結構大體上相似的現狀，實訓平臺系統對變電站學員的操作、演練、設計有廣泛的適應性與實用性；本系統定位于電力電氣專業、電力系統專業崗位技能人才培養模式，增強學生崗位適應能力及職業技能要求；培養具備變電站設計、生產、裝配、操作、維護等技術能力，適應生產一線要求的高素質高技能專門人才。
一、實訓平臺概述
本實訓平臺中有三個電壓等級：即220kV、110kV、10kV，根據《電力工程電氣設計手冊》規定，110kV及以上多為屋外配電裝置，35kV及以下的配電裝置多采用屋內配電裝置，故本站220kV及110kV采用屋外配電裝置縮小布局在室內，10kV采用屋內配電裝置縮小布置在集裝箱房內。根據電氣設備和母線布置的高度，屋外配電裝置為中型配電裝置。
仿真變電站實訓平臺有三個電壓等級，分別為220KV、110KV和10KV。
1、220kV模擬操作演練實訓平臺電氣主接線形式
1．1、方案一：
220kV采用雙母線接線方式，110kV也采用雙母線接線，根據《電力工程電氣設計手冊》第一冊可知，220kV出線5回以上，裝設專用旁路斷路器；110kV出線為7回及以上時裝設專用旁路斷路器。而由原始資料可知，220kV出線2回，110kV出線5回，不需要裝設專用母聯斷路器和旁路斷路器。
10kV出線9回（其中備用2回），可采用單母接線方式。
接線特點：
1）220kV、110kV均采用雙母線接線方式，出線斷路器檢修時，可通過“跨條”來向用戶供電。而任一母線故障時，可通另一母線供電。
2）10kV側如采用單母接線時，接線簡單清晰，設備少，操作方便等優點。
1.2、方案二：
220kV采用一臺半斷路器接線，又稱3/2接線，每一回路經一臺斷路器接至母線，兩回路間設聯絡斷路器形成一串。運行時，兩組母線和全部斷路器都投入工作，形成環狀供電，具有較高的供電可靠性和運行靈活性。
110kV出線5回，可采用雙母線接線方式，出線斷路器檢修時，可通過“跨條”來向用戶供電。而任一母線故障時，可通另一母線供電。但由于雙母線故障機率較小，故不考慮。
10kV采用單母線分段，可以使重要負荷的供電從不同的母線分段取得，可靠性較高。
方案二的接線的特點：
1）220kV采用3/2接線方式時，任一母線故障或檢修，均不致停電，除聯絡斷路器故障時與其相連的兩回線路短時停電外，其它任何斷路器故障或檢修都不會中斷供電，甚至兩組母線同時故障（或一組檢修時，另一組故障）的極端情況下，功率仍能繼續輸送。
2）110kV采用雙母線接線方式，出線回路較多，輸送和穿越功率較大，母線事故后能盡快恢復供電，母線和母線設備檢修時可以輪流檢修，不致中斷供電，一組母線故障后，能迅速恢復供電，檢修每回路的斷路器和隔離開關時需要停電。
3）10kV采用單母線分段方式，可保證所用電及重要負荷的供電可以從不同分段出線上取得，當一段母線發生故障，分段斷路器自動將故障段切除，保證正常段母線不間斷供電。
1.3、方案三：
220kV采用雙母帶專用旁路接線方式，使檢修或故障時，不致破壞雙母線接線的固有運行方式，及不致影響供電可靠性。
110kV采用雙母線接線方式，出線斷路器檢修時，可通過“跨條”來向用戶供電。而任一母線故障時，可通另一母線供電。但由于雙母線故障機率較小，故不考慮。
10kV采用單母線分段，可以使重要負荷的供電從不同的母線分段取得，可靠性較高。
其接線方式的特點：
1）雙母帶旁母，并設專用的旁路斷路器，其經濟性相對來是提高了，但是保證了各段出線斷路器檢修和事故不致影響供電的情況下，而且也不會破雙母運行的特性，繼電保護也比較容易配合，相對來可靠性即提高了。
2）10kV側采用單母線分段接線，可以使重要負荷及所用電的供電從不同的母線分段取得。當一段母線發生故障時，分段斷路器自動將故障段切除，保證正常段母線不間斷供電。
當110kV出線回路在6回及以上、220kV出線在4回及以上時，宜采用帶專用旁路斷路器的旁路母線。
綜觀以上幾種主接線的優缺點，根據設計任務書的原始資料可知該變電所220kV和110kV等級應采用雙母線接線方式，10kV等級采用單母線分段接線方式。
二、實訓平臺技術參數
1、實訓模擬空間尺寸：150㎡；
設備比例：1:4；布局占地尺寸： 20000×10000mm×2500mm(高)
2、電源：220V.50Hz.內部使用24V/12V/6V等安全電壓等級;
3、主要材質：
設備材料： PVC、ABS板（棒）材、H/L型鋼材等主要構件、主體支架、微型電機、受力構件、傳動裝置、金屬構件，各部件均按實物顏色進口烤漆。主體構架采用H、L型鋼質構架；傳動部分、受力部分為金屬構件，以保證設備的整體強度性和可靠性。
電氣材料：集成電路板、電位器、繼電器、變壓器、傳感器、電子類儀表、信號接收轉換裝置、LED燈光顯示系統、投影儀、計算機、“易控(INSPEC)2009運行平臺”操控仿真軟件等等。
4、實訓平臺技術說明：
根據《電力工程電氣設計手冊》規定；220kV、110kV、35kV變電站一次設備、主接線模擬板（配3種以上不同接線方式）、滿足三種以上不同接線方式的配件，實訓系統平臺采用模塊化布局方式。
完全按照實際變電站的現場一次設備的外觀、功能設計制造，外形尺寸以實際變電站按比例1:4縮小制作：隔離開關、斷路器、變壓器、互感器、母線、避雷器、中央門形架、出線門形架、支持絕緣子、母線構架、架空線等，模型制作具有一定的金屬感；整個變電站布置在一個實訓室內。
模擬220kV變電站的運行實境，能對全站設備進行操作演練，實現開關設備的邏輯控制和有序開合（可見動作并配合聲光電），讓學生和學員在真實情景中體驗變電站的運行過程，加深記憶，達到提高教學、培訓質量的目的。
該系統設備為反復、循環使用的可演練裝置，各設備、動作執行機構的零件尺寸按1:4等比縮小。保證配合精度、精巧美觀，執行機構靈活、準確到位、使用可靠。人字架、門型架、避雷器、互感器等支架均使用不銹鋼材質保證機械強度。
為保證各設備支架的穩固，設備分區、分塊地固定，以保證基板上架構的相對位置尺寸及垂直度；實訓平臺是等比的、可操控的實訓演練操作裝置。模擬變電站的運行實境，模塊化布置；能對全區域設備進行演練操作，進行不同布局接線方式進行操作設計，實現開關設備的邏輯控制和有序開合（可見動作并配合聲光電），讓學員在真實情景中體驗設計變電站場接線方式和設備仿真操作演練，滿足教學、培訓質量的目的，配備三種以上相應的接線模擬板。
裝置內設備如隔離開關、斷路器、變壓器、電流互感器、電壓互感器、避雷器、中央門形架、出線門形架、支持絕緣子、母線構架、架空線等都采用PVC、H、L鋼材（各設備型號見附件2）。各間隔各設備上有標號。斷路器可以單獨演示分閘和合閘。隔離開關能充電仿真動作，斷路器燈光演示與之配合。即：當隔離開關動作合閘時接觸母線，斷路器紅燈亮母線帶電，此時能夠測量出母線的電壓為24V。隔離開關動作分閘時，開關觸點分離母線，斷路器燈亮，此時母線不帶電。
學員根據模擬接線圖演練安裝實訓后，平臺可實際可以使用24V/12V/6V模擬操作：
學員操作—接觸器動作—隔離開關形象上動作—燈光顯示（紅綠燈），
（控制）——（模擬完成電氣功能）—變電站—接線模擬板燈光顯示
要求：效果跟現場操作基本一致，僅配電裝置比例縮小而已，真實感臨場感很強，增加學生對實訓的興趣。
5、實訓平臺設計功能：
實訓平臺跟現場一次設備布局、操作基本一致，真實感臨場感強；是搭建理論教學與演練實訓的橋梁；不但加深學生對變電站實物站場布局、設備組成結構、功能原理的認知與實習，還可以將實訓平臺的電氣設備任意移動位置、組成不同的接線方式進行模擬實訓、對知識點的掌握；如：220kV采用雙母線接線方式、220kV側采用一臺半斷路器接線、220kV采用雙母帶專用旁路接線方式等等。
變電站演練實訓平臺以培訓變電站運行學員為主，通過對于站內一次設備全仿真設備設計，模擬了變電站的工作環境。學員可以針對自己的工作內容對站內設備進行各種操作、觀察，可以達到對廠站內設備熟悉、對規程加深理解以及達到快速培訓學員的過程。培訓變電站運行學員正確熟練地掌握變電站的巡視、操作，提高正確判斷、排除各種異常和故障的能力等。并通過各種布局反復培訓，提高對變電站運行的綜合操作、演練、設計能力。
6、實訓功能：
變電站情景化演練仿真系統以培訓變電站運行操作學員為主，通過對于站內一次設備操作演練，模擬了變電站的工作環境。學員可以針對自己的工作內容對站內設備進行各種操作、觀察，可以達到對廠站內設備熟悉、對規程加深理解以及達到快速培訓技能操作演示的過程。培訓變電站學員正確熟練地掌握變電站的巡視、操作，提高正確判斷、排除各種異常和故障的能力等。并通過各種接線內容反復培訓，提高對變電站運行的綜合操作能力。
