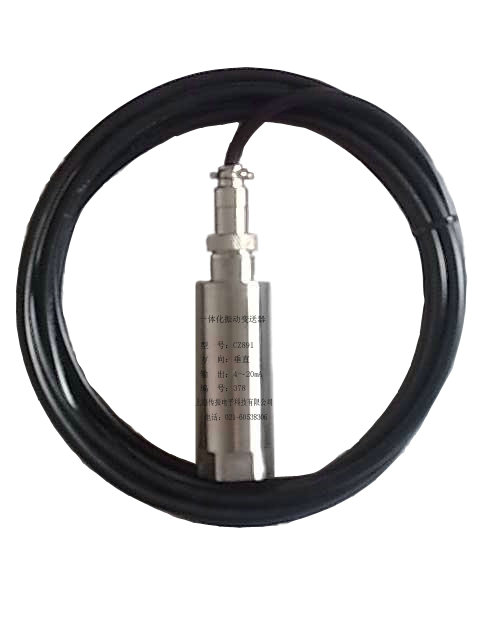

CZ891風機軸承座振動測量傳感器

原理簡單介紹

    CZ891內部振子感應風機軸承座的振動，通過內部處理電路轉換為電信號（4-20ma）輸出，振動量與輸出電信號成正比。

產品使用說明

風機軸承振動測量傳感器是用于測量各類風機軸承座的振動，它是一體化安裝型使用非常簡單。如下：

（1）安裝：

先在風機軸承座處開個安裝螺孔，將傳感器底部螺釘擰在開孔處，然后將傳感器擰在上面擰緊即可。（安裝螺紋規格一般為M10*1.5*10，如現場已開孔可根據現場開孔規格定做）

（2）接線：（兩線制輸出4-20mA信號直接接入控制設備信號輸入端和COM端）

棕色—接4-20ma（正）/信號輸入端

藍色—接4-20ma（負）/COM端

注：棕色和藍色導線也是供電（+24Vdc）輸出引線。直接接入PLC或DCS信號輸入口即可（采集卡、記錄儀也可）。

技術說明

量程選擇：
振動速度值（振動烈度）：0～100mm/s有效值（RMS）
振動位移值（振動幅值）：0～1000um峰峰值（Vpp）
【在此范圍內可選】

頻率響應：
單方向（垂直、水平）5Hz～2OOOHz （3db）
任意方向（通用）10Hz～2OOOHz （3db）

輸出信號：兩線制送出4～20mA（+24Vdc供電時最大負載500Ω）

精    度：<1.5%（滿量程）

溫    漂：0.1%/℃

供電電壓：+18Vdc～+30Vdc（兩線制環路供電）

運行溫度：-20℃～80℃

安裝螺紋：可根據機器開孔規格定做，M10×1.5×10mm（常規）

外形尺寸：φ30×70mm

購買參數選擇

CZ891- A□□□– B□□ -  C□□

注：

1、常規訂貨電纜長度為3米，帶航插。
