工作原理

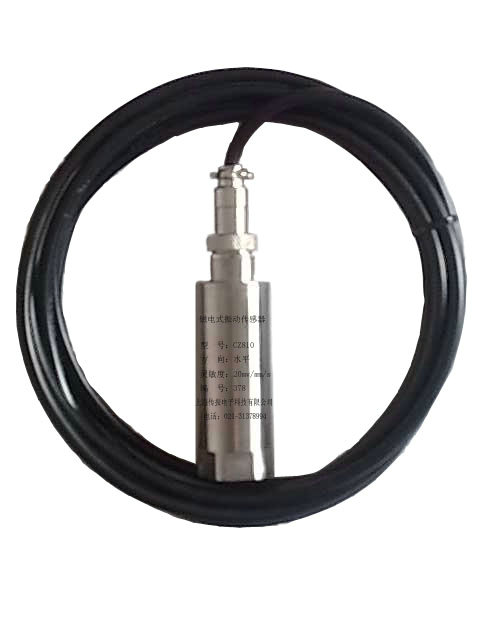

CZ810汽輪機軸承座振動探頭是采用導體作切割磁力線的運動，它會產生一個與它運動振動成正比的電動勢，本產品就是按這個原理工作的。
應用范圍
可用于工業領域和土木工程，特別適合于對旋轉機械軸承座的振動測量。（使用案例機器：汽輪機、風機、水泵、電機、壓縮機、發電機）
技術參數
靈 敏 度：19.7mV/mm/s、28mV/mm/s、30mV/mm/s、50 mV/mm/s（可選）
（注：如需要直接兩線輸出4-20ma電流信號接到控制系統（plc/dcs）的，請查看CZ891一體化振動變送器http://www.sensor-cz.com）
工作頻響：10Hz～1KHz
工作方式：兩線制（無源）
自然頻率：80Hz±5%
失 真：≤0.2% 測試條件f=12Hz 振動1.8cm/s.p-p
阻 尼 比：0.6±0.05
工作溫度：-30℃～85℃
外形尺寸：φ30×70mm
重 量：350g
安裝螺紋：M10×1.5（可選）
安裝與接線
本產品安裝接線簡單，底座安裝選用螺栓安裝；接線只有兩根線；可以配軸承振動監測儀表使用（CZ670軸承振動監測儀）。
1.安裝
安裝底座由M10×1.5螺栓與被測點機殼聯接，在被測點打一個M10×1.5的安裝孔深8mm左右，用M10×1.5的螺栓將變送器與安裝孔旋緊即可。
2.接線
現場只需將引出的兩芯屏蔽電纜按要求接線即可：
端子1（棕色）：接儀表IN
端子2（藍色）：接儀表 COM
汽輪機軸承座振動探頭由上海傳振電子科技有限公司生產，如有需求請聯系上海傳振！
