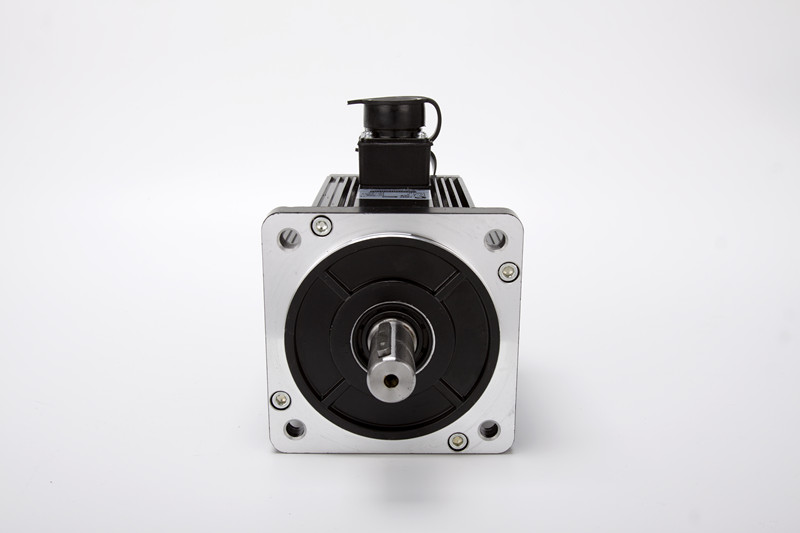

廈門庸博YBDP系列伺服電機特性
YBDP伺服電機全封閉鋁合金外殼，選用高工作溫度、高性能稀土永磁材料制作；
庸博YBDP伺服電機過載能力強，可承受三倍過載電流；
廈門庸博伺服電機使用優化的電磁參數設計，電機長期運行仍保持優良的工作狀態；
庸博伺服電機用正弦波電流驅動，低速特性好，電機慣量適中，滿足各種場合應用；
廈門庸博伺服電機具有IP65的防護等級，特別適用于工業環境。
|
電機型號 |
130ST-M04025F |
130ST-M05025F |
130ST-M06025F |
130ST-M07725F |
130ST-M10010F |
130ST-M10015F |
130ST-M10025F |
130ST-M15015F |
130ST-M15025F |
|
額定輸出功率 （kW） |
1.0 |
1.3 |
1.5 |
2.0 |
1.0 |
1.5 |
2.6 |
2.3 |
3.8 |
|
額定電流 A |
4.0 |
5.0 |
6.0 |
7.5 |
4.5 |
6.0 |
10 |
9.5 |
13.5 |
|
額定轉矩N·m |
4 |
5 |
6 |
7.7 |
10 |
10 |
10 |
15 |
15 |
|
最大轉矩N·m |
12 |
15 |
18 |
22 |
20 |
25 |
25 |
30 |
30 |
|
額定轉速 r/min |
2500 |
2500 |
2500 |
2500 |
1000 |
1500 |
2500 |
1500 |
2500 |
|
轉子慣量Kg·m2 |
0.85×10-3 |
1.06×10-3 |
1.26×10-3 |
1.53×10-3 |
1.94×10-3 |
1.94×10-3 |
1.94×10-3 |
2.77×10-3 |
2.77×10-3 |
|
轉矩常數 KT N·m/A |
1.0 |
1.0 |
1.0 |
1.03 |
2.2 |
1.67 |
1.0 |
1.1 |
0.49 |
|
電壓常數Ke V/1000r/min |
73 |
72 |
65 |
66 |
134 |
103 |
69 |
114 |
70 |
|
電氣時間常數ms |
2.88 |
3.54 |
3.08 |
2.91 |
3.6 |
3.58 |
4.04 |
4.04 |
4.48 |
|
線電阻Ω |
2.36 |
1.81 |
1.28 |
1.01 |
2.84 |
1.5 |
0.75 |
1.1 |
0.49 |
|
線電感mh |
6.81 |
6.42 |
3.95 |
2.94 |
10.23 |
5.37 |
3.03 |
4.45 |
2.2 |
|
驅動器輸入電壓V |
AC220 |
||||||||
|
編碼器線數P/R |
2500 |
||||||||
|
極對數 |
4 |
||||||||
|
絕緣等級 |
B |
||||||||
|
使用環境 |
環境溫度：-10℃～+40℃ 環境濕度：相對濕度≤90% |
||||||||
|
防護等級 |
IP65 |
||||||||
|
電機重量Kg |
6.2 |
6.6 |
7.4 |
8.3 |
10.2 |
10.2 |
9.8 |
12.6 |
11.8 |
●端子說明
表一：繞組接線表
|
繞組引線 |
U |
V |
W |
PE（地） |
|
插座編號 |
2 |
3 |
4 |
1 |
表二：編碼器接線表
|
信號定義 |
5V |
OV |
A+ |
B+ |
Z+ |
A- |
B- |
Z- |
U+ |
V+ |
W+ |
U- |
V- |
W- |
PE |
|
插座編號 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
1 |
●安裝尺寸
|
規格 |
130系列伺服 |
||||||||
|
額定扭矩（N.m） |
4 |
5 |
6 |
7.7 |
10 |
15 |
|||
|
1000rpm |
1500rpm |
2500rpm |
1500rpm |
2500rpm |
|||||
|
L不帶抱閘 |
166 |
171 |
179 |
192 |
213 |
209 |
241 |
231 |
|
|
L帶電磁抱閘 (mm) |
223 |
228 |
236 |
249 |
294 |
290 |
322 |
312 |
|
廈門庸博YBDP系列伺服電機技術支持和保障
秉承為客戶持續創造價值的理念，為了向客戶提供快速、全面、直接、專業的技術支持服務，庸博專門組建了一直訓練有素、經驗豐富的技術支持隊伍，通過400技術專線、技術手冊、展會、點對點培訓、新品研討會、技術交流會等形式進行常年技術服務與支持。此外技術人員可協助客戶進行技術方案選型，從設備結構、機械傳動、電氣控制多個方面提出專業建議，從而降低客戶設計選型時的風險、縮短設備開發周期，提高客戶產品的綜合競爭力。
廈門庸博YBDP系列伺服電機代理商支持
為使客戶方便快捷的獲得高品質的產品，庸博在國內不斷開發代理商、經銷商為主的銷售網點，給客戶提供快速便捷的銷售服務。海外市場網點遍及亞洲、美洲、歐洲等地，為當?shù)乜蛻籼峁└咂焚|(zhì)、高性價比的運動控制產品。
廈門庸博YBDP系列伺服電機安裝注意事項
安裝、拆卸部位到庸博伺服電機末端時，請勿用力敲打軸部，以防軸部另一端編碼器損壞；另外廈門庸博YBDP系列伺服電機在安裝過程中，盡量減少/防止軸座過度震動，以防止軸承損壞。
