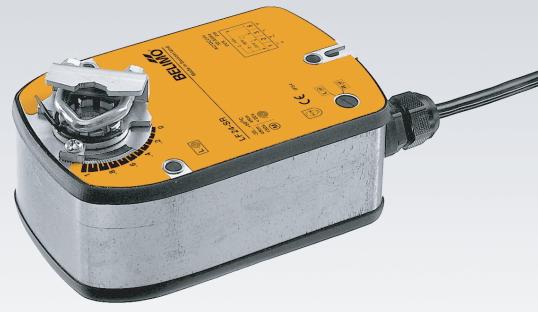

名稱：瑞士BELIMO 防火排煙風閥執行器
型號：BLF24-SR、BLF24、BLF230、BLF230-SR
技術參數：
操作模式：BLF…系列執行器將防火排煙風門轉動到其正常的工作位置，同時復位彈簧張緊。一旦防火系統設備觸發，如煙感器、電熱開關等，或是電壓中斷，彈簧降驅動防火排煙風門到安全位置。
位置反饋：BLF…系列執行器有兩個固定微動開關，用于指示風門的兩個端點位置。一個機械指示器指示風門的葉片位置。
手動操作：風門可以手動轉動至任意位置并鎖定。機械鎖定裝置可以手動接觸或接通電源自動解除
|
技術數據 |
BLF24(-ST) |
|
額定電壓 |
AC24V 50/60 HZ; DC24V |
|
額定電壓范圍 |
AC19.2…28.8V,DC21.6…28.8V |
|
功率 |
運行:5W,保持方式2.5W |
|
導線規格 |
7VA |
|
保護等級 |
IP54 |
|
輔助開關-開關點 |
2 X SPDT 6(1.5)A,AC250V、5°,80° |
|
連接電纜 |
-電機 1m長,2*0.75mm2…-ST三腳插頭 |
|
轉角范圍 |
95° |
|
風門軸徑 |
12mm方軸 |
|
扭矩 |
電機和彈簧最小 4Nm |
|
運行時間 |
電機 40…75 s（0…4Nm)、彈簧復位 20s (-20～+50℃)…60 s(-30℃) |
|
旋轉方向 |
通過L/R安裝選擇 |
|
旋轉方向 |
根據執行器上的L或R標示選擇安裝面 |
|
環境溫度范圍 |
-30℃…+50℃ |
|
濕度測試 |
按照EN60335-1 |
|
EMC |
CE按照89/336/EEC，92/31/EEC，93/68/EEC |
|
噪音強度 |
電機最大45dB(A);彈簧復位≈62dB(A) |
|
服務期 |
最少60000次 |
|
維護 |
免維護 |
|
重量 |
1540g |
