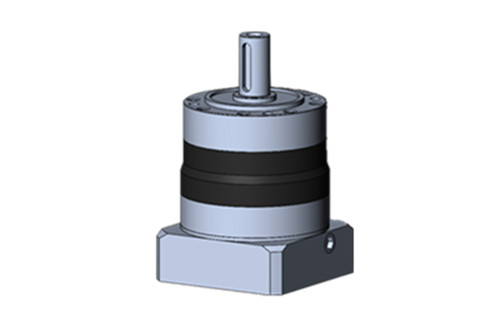

PLE120行星減速機參數
| 級數 | 單級 | 雙極 | ||||||||||||
| 減速比 | 3 | 4 | 5 | 7 | 10 | 12 | 16 | 20 | 25 | 28 | 35 | 40 | 50 | 70 |
| 額定輸出力矩T 2N(Nm) | 150.0 | 225.0 | 240.0 | 160.0 | 90.0 | 250.0 | 250.0 | 250.0 | 270.0 | 250.0 | 270.0 | 250.0 | 270.0 | 180.0 |
| 最大輸出力矩T 2NOT(NM) | 300.0 | 450.0 | 180.0 | 320.0 | 180.0 | 500.0 | 500.0 | 500.0 | 540.0 | 500.0 | 540.0 | 500.0 | 540.0 | 360.0 |
| 轉動慣量J1(Kgcm2 ) | 2.63 | 1.79 | 1.53 | 1.32 | 1.30 | 2.6.3 | 1.79 | 1.53 | 1.53 | 1.32 | 1.32 | 1.30 | 1.30 | 1.30 |
| 級數 | 三級 | |||||||||||||
| 減速比 | 80 | 100 | 125 | 140 | 175 | 200 | 250 | 280 | 350 | 400 | 500 | 700 | 1000 | |
| 額定輸出力矩T 2N(Nm) | 315.0 | 315.0 | 335.0 | 315.0 | 335.0 | 315.0 | 335.0 | 315.0 | 335.0 | 315.0 | 335.0 | 225.0 | 130.0 | |
| 最大輸出力矩T 2NOT(NM) | 630.0 | 630.0 | 670.0 | 630.0 |
670.0 |
630.0 | 670.0 | 630.0 | 670.0 | 630.0 | 670.0 | 450.0 | 260.0 | |
| 轉動慣量J1(Kgcm2 ) |
1.53 |
1.53 | 1.53 | 1.32 | 1.32 | 1.30 | 1.30 | 1.30 | 1.30 | 1.30 | 1.30 | 1.30 | 1.30 | |
| 級數 | 單級 | 雙極 | 三級 | ||||||||
| 額定輸入轉速n1N（rpm） | 3000 | 3000 | 3000 | ||||||||
| 最大輸入轉速n1B(rpm) | 5000 | 5000 | 5000 | ||||||||
| 最大容許徑向力F 2rB(N) | 2200 | 2600 | 2900 | ||||||||
| 最大容許軸向力F 2aB(N) | 1600 | 2100 | 2600 | ||||||||
| 空載力矩(Nm) | 約1.2 | 約0.7 | 約0.5 | ||||||||
| 滿載效率(%) | 96 | 94 | 90 | ||||||||
| 回程間隙 | 精密側隙<3 | 標準側隙<8 | 精密側隙<5 | 標準側隙<10 | 精密側隙<8 | 標準側隙<12 | |||||
| 噪聲(dB) | ≤63 | ≤63 | ≤63 | ||||||||
| 重量(Kg) | 6.5 | 8.5 | 10.5 | ||||||||
| 平均壽命 | ＞20000 | ||||||||||
| 抗扭剛性(Nm/armin) | 15.0 | ||||||||||
| 潤滑油 | 長效潤滑 | ||||||||||
| 旋轉方向 | 輸入輸出同向 | ||||||||||
| 保護等級 | IP65 | ||||||||||
| 安裝方式 | 任意 | ||||||||||
說明：
(1) 減速比（i=Nin/Nout）
(2)減速機回程間隙是在受力2%的額定輸出力矩T2N下測得
(3) 最大容許徑向力/軸向力：?jiǎn)渭?jí)在輸出轉速為100rpm時，雙級在輸出轉速為50rpm時，三級在輸出轉速為10rpm時，
作用于輸出軸中心位置（1/2軸長處）所測得允許徑向力及軸向力
(4) 噪聲值是在額定輸入轉速 1N=3000rpm且無負載下測得
(5) 減速機壽命是在額定負載下，連續運轉的時間
(6) 配電機尺寸：電機不同，與之匹配的尺寸將有所變化，適配器將不同。本公司減速機能與任何電機匹配安裝
(7) 轉動慣量：指減速機輸入端啟動需要的慣量值，樣本上均指輸入軸徑為Ø22時的結果
(8) 如有其它特殊要求時，請與VIGE技術人員聯系
PLE120行星減速機參考尺寸圖
| （1）以上電機軸徑尺寸可做參考。在軸以上配電機徑范圍內時，可加軸套。其余特殊馬達，請與VIGE技術人員聯系. | ||
| （2）減速機輸入端尺寸，依電機輸出安裝尺寸而變。其 |
|
|
| 余特殊馬請與VIGE技術人員聯系 | ||
|
（3）如無合適的尺寸，請與VIGE技術人員聯系 |
||
| （4）以上視圖標準 |
|
|
