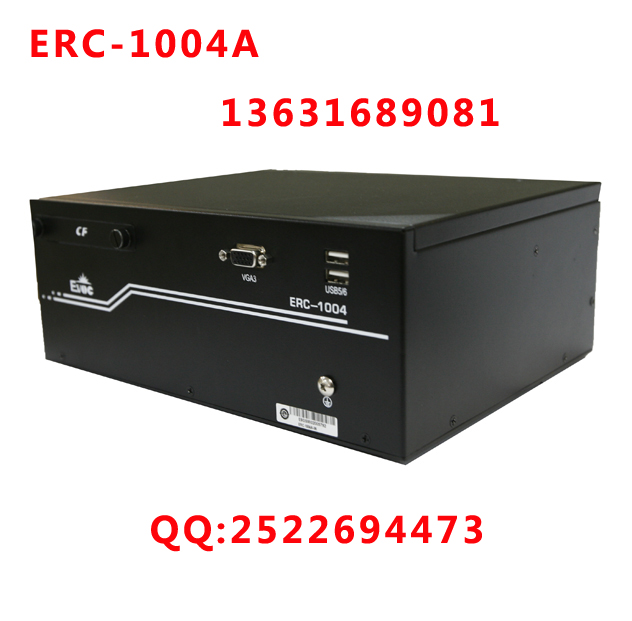

型號：ERC-1004A
名稱：無風扇嵌入式工控機
供應：大剛智控（深圳）有限公司
Takan Inbligent Controls(ShenZhen)CO.,LTD
座機 0755-66600960
手機 13631689081
Q Q 2522694473
網址 http://www.takansz.com/
寬溫、高集成度、緊湊型全密封無風扇設計；
高可靠性的板載處理器、內存工藝；
超多數量的通信串口和隔離輸入輸出；
多顯示滿足更多顯示內容輸出需要；
可實現遠程開關機的網絡喚醒功能；
核心應用數據支持電源故障數據保護功能，避免數據丟失；
超寬電壓范圍的直流輸入，滿足客戶多種供電輸入
ERC-1004A是一款多串口雙顯示低功耗無風扇嵌入式整機，專門針對地鐵AFC系統的終端設備主控單元應用而設計，此款整機結構緊湊，內部布局合理，I/O和擴展接口豐富，可廣泛應用于地鐵AFC系統自動檢票機（AGM）、自動售票機（TVM）和半自動售票機（BOM）終端設備主控單元。
產品規格
|
系統配置 |
處理器： |
板載Inb@ ATOM™ D425處理器 |
|
芯片組： |
Inb@ ATOM™ D425 + ICH8M |
|
|
內存： |
板載DDRⅢ 800MHZ 2G內存 |
|
|
顯示 |
VGA： |
VGA1（分辨率1920×1080 ）；VGA2（分辨率1280×800）；VGA3（分辨率1280×1024，可選） |
|
LVDS： |
1 個單通道LVDS（采用DVI 連接器）（分辨率1280×800） |
|
|
I/O接口 |
網口： |
2個10/100/1000Mbps RJ45網口，LAN1支持網絡喚醒 |
|
串口： |
14個RS-232串口，其中2個RS-232/422/485接口 |
|
|
LPT： |
1個 |
|
|
USB： |
6個USB2.0 |
|
|
PS/2： |
1個KB/MS |
|
|
GPIO： |
36路GPIO（光耦隔離、非隔離可選） |
|
|
音頻： |
1組音頻接口，支持MIC-IN/LINE-OUT |
|
|
CF： |
2個CF卡接口(前面板CF卡接口可選） |
|
|
存儲設備： |
1 個SATA DOM，1 個2.5 英寸SATA 硬盤，2 個CF |
|
|
擴展總線： |
1 個PCI擴展 |
|
|
工作環境： |
-20℃～ 70℃；(CF 卡、電子盤) -5℃～ 50℃（監控級機械硬盤） 5%～ 90% 40℃（非凝結狀態） |
|
|
儲存環境： |
-40℃～80℃ ； 5%～90% 40℃（非凝結狀態） |
|
|
電源： |
DC24V（12V~24V）輸入，可選DC 12V 單電壓輸入，可選配AC 100-240V 電源適配器 |
|
|
外形尺寸(W×H×D)： |
260mm×104.8mm×199mm |
|
訂購信息
|
型號 |
描述 |
|
ERC-1004A-01 |
低功耗無風扇嵌入式整機ATOM D425 1.8G/2G 內存/14 COM 口/1 個LPT/1 個PS/32 路GPIO/2 個VGA/1 個LVDS/2 個網口/1 組Audio/6個USB/512KB NVRAM/1G DOM/DC 12V 輸入 |
|
ERC-1004A-03 |
低功耗無風扇嵌入式整機ATOM D425 1.8G/2G 內存/14 COM 口/1 個LPT/1 個PS/32 路GPIO/2 個VGA/1 個LVDS/2 個網口/1 組Audio/6個USB/512KB NVRAM/1G DOM/4G CF/DC12V 輸入 |
|
ERC-1004A-04 |
低功耗無風扇嵌入式整機ATOM D425 1.8G/2G 內存/14 COM 口/1 個LPT/1 個PS/32 路GPIO/2 個VGA/1 個LVDS/2 個網口/1 組Audio/6個USB/512KB NVRAM/HDD 320G/4G CF/DC12~24V 輸入 |
|
ERC-1004A-05 |
低功耗無風扇嵌入式整機ATOM D425 1.8G/2G 內存/14 COM 口/1 個LPT/1 個PS/32 路GPIO/2 個VGA/1個LVDS/2 個網口/1 組Audio/6個USB/512KB NVRAM/ 監控級500G 硬盤/4G CF/DC12~24V 輸入 |
|
ERC-1004A-06 |
低功耗無風扇嵌入式整機ATOM D425 1.8G/2G內存/14 COM口/1個LPT/1個PS/36路光隔GPIO /3個VGA/1個LVDS/2個網口/1組Audio/6個USB/2個CF卡/512KB NVRAM/1G DOM/DC12V輸入/PCI擴展 |
|
ERC-1004A-07 |
低功耗無風扇嵌入式整機ATOM D425 1.8G/2G內存/14 COM口/1個LPT/1個PS/32路非隔離GPIO/3個VGA/1個LVDS/2個網口/1組Audio/6個USB/2個CF卡/512KB NVRAM/1G DOM/4G CF卡/PCI擴展/DC12V輸入/60W適配器 |
|
適配器組件 |
60W/FSP060-DBAB1/ 接線端子/ 端子頭 |
