SIMOREG DC-MASTER
功率部分和冷卻

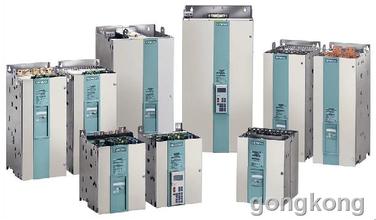

SIMOREG 6RA70 系列整流裝置為三相交流電源直接供電的全數字控制裝置，其結構緊湊，用于可調速直流電機電樞和勵磁供電，裝置額定電流范圍為15 ～ 3000 A，并可通過并聯SIMOREG 整流裝置進行擴展。
根據不同的應用場合，可選擇單象限或四象限工作的裝置，裝置本身帶有參數設定單元，不需要其它的任何附加設備即可完成參數的設定。所有的控制、調節、監視及附加功能都由微處理器來實現?？蛇x擇給定值和反饋值為數字量或模擬量。
SIMOREG 6RA70 系列整流裝置特點為體積小，結構緊湊。裝置的門內裝有一個電子箱，箱內裝入調節板，電子箱內可裝用于技術擴展和串行接口的附加板。各個單元很容易拆裝使裝置維修服務變得簡單、易行。
外部信號的連接(開關量輸入/輸出，模擬量輸入/輸出，脈沖編碼器等)通過插接端子排實現。裝置軟件存放在快閃 (Flash)EPROM 中，使用基本裝置的串行接口可以方便地使軟件升級。
電樞回路為三相橋式電路：
單象限工作裝置的功率部分電路為三相全控橋B6C。
四象限工作裝置的功率部分為兩個三相全控橋( B 6 ) A ，(B6)C。
勵磁回路采用單相半控橋B2HZ。額定電流15 ～ 1200 A的裝置，電樞和勵磁回路的功率部分為電絕緣晶閘管模塊，所以其散熱器不帶電。電流≥1500 A的裝置，電樞回路的功率部分為平板式晶閘管。這時散熱器是帶電的。功率部分的所有接線端子都在前面。
冷卻
額定電流≤125 A的裝置為自然風冷，額定電流≥210 A的裝置為強迫風冷(風機)。
應用領域
最好的運行可靠性和使用價值－用于世界范圍內許多領域：
－印刷機的主傳動
－橡膠和塑料工業
－起重機械中的移動和提升機構的傳動
－電梯和索道傳動
－應用在造紙工業
－在鋼鐵工業中剪床驅動裝置
－軋機傳動
－卷取機傳動
－用于電機、渦輪機或減速機試驗臺。
3AC 400V
30A
6RA7018-6DS22-0
60A
6RA7025-6DS22-0
90A 6RA7028-6DS22-0
125A
6RA7031-6DS22-0
210A
6RA7075-6DS22-0
280A
6RA7078-6DS22-0
400A
6RA7081-6DS22-0
600A
6RA7085-6DS22-0
850A
6RA7087-6DS22-0
1200A
6RA7091-6DS22-0
1600A
6RA7093-4DS22-0
2000A
6RA7095-4DS22-0
3000A
6RA7098-4DS22-0
3AC 400V
15A
6RA7013-6DV62-0
30A
6RA7018-6DV62-0
60A
6RA7025-6DV62-0
90A
6RA7028-6DV62-0
125A
6RA7031-6DV62-0
210A
6RA7075-6DV62-0
280A
6RA7078-6DV62-0
400A
6RA7081-6DV62-0
600A
6RA7085-6DV62-0
850A 6RA7087-6DV62-0
1200A 6RA7091-6DV62-0
1600A
6RA7093-6DV62-0
2000A 6RA7095-6DV62-0
3000A
6RA7098-6DV62-0
