i5電子路考系統工控機說明書：
一、簡 介
i5電子路考系統工控機采用全鈑金結構，整機超低功耗，外形緊湊，是一款應用于數字廣告的小型全高清數字多媒體廣告機。它采用Inb NM77高速芯片組，搭配Inb Core i5-4200Y Dual Core 處理器，內建Inb HD Graphics 4400顯卡，支持1080P視頻播放，提供VGA、HDMI接口顯示輸出，VGA與HDMI同時使用時可實現獨立雙顯示，借助結構緊湊而易于使用的網絡設備，用戶能夠通過以太網來實現集中化控制、預定管理和多媒體內容的傳輸。在接線基礎設施不滿足網絡連通性的場所，可以選擇使用 WLAN（WIFI無線網卡）功能，為數字廣告應用帶來靈活性的最大化。
i5電子路考系統工控機配置表：（鋁合金）外殼顏色：銀色、黑色
|
中央處理器 |
|
|
顯示芯片 |
|
|
內存 |
|
|
硬盤 |
SSD 16GB(可擴展32G/64G/128G/256G/500G補差價) |
|
網絡控制器(網口） |
內建（Realtek RTL8111E）1千兆網絡芯片（擴展雙網） ,可擴展北斗GPS無線WIFI 3G/4G（補差價） |
|
USB |
5個USB（3個2.0和2個3.0） |
|
RS-232 |
4個232串口 |
|
設備接口 |
DC12V接口，RS-4個232串口 ，USB 5個 ，LAN網口1個，VGA接口1個 ，HDIM 1個，MIN-IN(麥克風）1個，LINE-OUT(聲道輸出)1個. |
|
工作溫度 |
-30℃～80℃ |
|
環境溫度 |
-35℃～85℃ |
|
外形尺寸 |

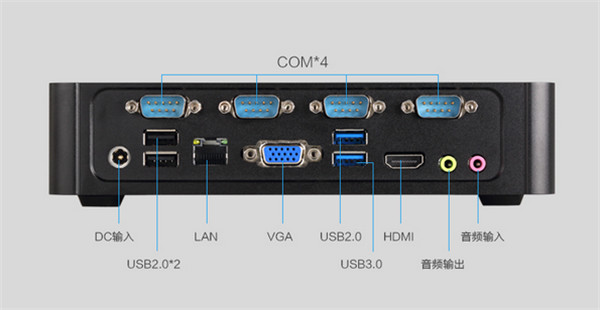

i5電子路考系統工控機實物圖：
三、硬件規格
處理系統
● CPU：Inb Core i5-4200Y Dual Core 1.6G，最高睿頻至2.6G
● 芯片組：采用 Inb NM77 高速芯片組
● BIOS：AMI 16MB Flash ROM
● 系統內存：1個204Pin DDRⅢSO-DIMM 插槽，支持1333/1066/800MHz的DDRⅢ內存最高可達8GB
顯 示
● 顯示芯片：Inb HD Graphics 4400顯卡
● 顯存大?。簞?dòng)態共享系統內存作為顯存，最大可達到224MB
● 顯示接口：VGA，HDMI
● VGA:標準的DB15 接口（后面板），支持CRT 分辨率最高為2048x1536
● HDMI：高清多媒體接口（后面板）支持分辨率最高為1920x1080
● VGA+HDMI同時使用可實現獨立雙顯示
以太網
● 網絡控制器：采用REALTEK 8111E 網絡芯片
● 網絡接口: 提供1個RJ_45接口(后面板)
● 速度：1000Mbps
● 支持網絡喚醒（WOL）
● 支持WIFI 無線網卡及3G 模塊
存 儲
● 提供1 個2.5’硬盤位，可安裝SATAⅡ規格硬盤
● 提供1 個Minisata插槽，可支持SSD硬盤
AUDIO
● 芯片：采用ALC662 音頻控制芯片，提供Line out和MIC IN
● 接口：提供2個Line out 插孔和2個MIC IN插孔（前/后面板）
● 特性：支持HD 6 聲道高保真音頻
I/O
● I/O 芯片：ITE 8782F-AX QFP-128P
● 串口：4 標準的DB9 接口，支持RS232傳輸模式,支持+5V、+12V電壓輸出。
● USB：提供5 標準的USB 接口，兼容USB2.0規范。
系統開關
● POWER 電源開關（前面板）
指示燈
● 電源指示燈（前面板）
● 硬盤指示燈（前面板）
電源支持
● DC +12V 輸入
看門狗
● 提供255 級硬件復位功能(0~255秒)
環境物理特性
● 抗震測試：GB/T9813-2000
● 尺 寸： 200(寬)*44 (高)*200(深) mm
● 工作溫度：30℃～80℃
● 工作濕度：5%～90%，無冷凝
● 存儲溫度：-35 ℃～85℃
● 結構：鋁合金外殼
● 安裝方式：桌面或壁掛安裝
● 重量：1.5Kg
支持操作系統：
支持Windows 10
支持 Windows 8.1/8 32-bit/64-bit
支持 Windows 7 32-bit/64-bit
支持 Windows ES 7/8
支持 Windows XP
以及Linux等主流操作系統和嵌入式操作系統和分布式工業組態軟件（無限點）
本公司主營：工控機，工業平板電腦，工控主板，工業顯示器，工控機定制，工控機研發，工控機設計等產品。
售后服務承諾
本公司對以上商品提供一年免費保修，三年質保，非產品質量問題造成的硬件更換或超過保修期的，只收取配件費用，免收服務費用！
適用行業提供完整的控制和通訊功能,適合應用于信息發布系統、樓宇自動化、智能交通系統、測控系統等能夠立足于汽車電子、數字標牌、計算機、紡織機械、電力、交通等行業，無電纜架構，板載硬盤內存，高性能穩定，是各種數控、車載、航天設備工業自動化控制、儀器儀表、電力設備、電信設備、鐵路交通、航天設備的首選產品。年銷量已達1萬臺以上，我們的客戶：上海鋼鐵公司、上海鐵路局、中國石油公司、船舶集團、中船重工、云南電力局、駕駛路考中心、蘇州中控集團等。
公司宗旨：以O(shè)EM為主，歡迎廣大集成廠商與我們洽談合作！
我想告訴您：如本產品不能滿足您的實際需求，請與我們聯系產品訂制 ！
備注：為了達成意愿，經過討論決定報以上價格，產品質量有一定的保證，所用配件配置和上述所說的一樣，都是品牌的配置。
