天然氣礦場開采、集輸、供應系統由井場、集輸管網（采氣管線、集氣支線和干線 ）、各種用途的站場（集氣站、脫水站、天然氣凝液回收站、增壓站、清管站、陰極保護站和閥室等）和氣化站、調壓站及用戶區（工業、居民區）等組成。通過本裝置的學習，學員應對天然氣集輸與處理系統有一個全面的理解和認識，學員畢業后能較快地承擔礦場天然氣集輸系統的設計與管理工作。實現對裝置系統設備內部結構的形象化教學；使學員不出校門就能感受庫區工作環境、工作過程、集輸工藝深入了解，達到站場現場實習的目的。
1、掌握天然氣井場裝置功能、原理流程、現場實用流程；
2、掌握天然氣礦場集輸管網布局的形式、特點；
3、掌握天然氣集輸流程的布站形式及原理功能；
4、掌握天然氣站場集輸系統的組成和各單元的作用；
5、掌握天然氣的節流調壓、計量、氣液分離的工藝過程；
6、熟悉天然氣集輸設備的結構、主要設備選型與原理功能；
7、掌握熟悉天然氣脫水站的布站形式及原理功能；
8、掌握熟悉增壓站的布站結構形式及原理功能；
9、掌握熟悉閥室的結構形式及原理功能；
10、掌握熟悉清管站的布站結構形式及原理功能；
11、掌握天然氣集氣總站功能、適用對象、原理流程工藝；
12、掌握天然氣礦場地面工程的規劃、設計和營運管理的能力；
掌握天然氣礦場集輸系統中井場和集氣總站組成、工藝流程、設備有全面的認識，掌握天然氣脫水、脫除酸性氣體、天然氣凝液回收工藝過程的基本原理、工藝流程及相關基礎知識，并具有工藝流程設計、工藝原理和設備結構的能力。
一、設備技術參數：
1、型號規格：15米×3米×1.6米
2、設備電源：220V.50HZ,2kW;
3、主要材質：進口聚氨脂、玻璃鋼、工程塑料、演示系統、語音系統；框架承臺采用角鋼焊接支撐；管線采用有機玻璃管線連接；工藝中燈光采用LED實現。本裝置采用電氣動態運轉、演示。
4、中控中心：控制柜配置計算機20寸LED寬屏液晶顯示器。

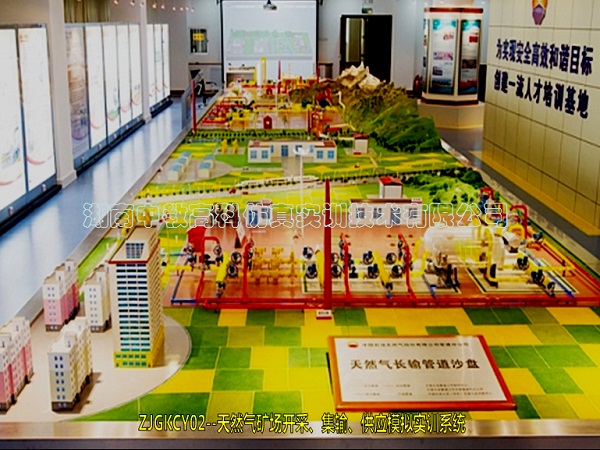

5、天然氣礦場集輸系統模擬實訓裝置根據天然氣礦場集輸系統生產的設備設施設置、管道配置工藝特點而完整系統地制作的微型“礦場采氣集輸系統“。裝置選用先進建筑材料和技術媒體，機械，電子與現代化手段匹配；采用電動燈光、立體、透視、標識、色彩等現代化技術。
（1）井場井口裝置：井口裝置是指位于主閥以下的地面部分，主要由套管頭、油管頭等組成；設備采用臺座剖視設計；模型模擬動態演示；
（2）集氣站：模型模擬動態演示；集氣站包括收集、調壓、分離、計量等裝置組合設計；
（3）增壓站：采用集氣站增壓布置方式；模型模擬動態演示；
（4）脫水站：TEG脫水裝置主要由吸收系統和再生系統兩部分構成，工藝過程的核心設備是吸收塔。天然氣脫水過程在吸收塔內完成，再生塔完成三甘醇富液的再生操作；模型模擬動態演示；
（5）閥室與清管站：集輸管道每隔一定距離設置截斷閥，減少管道意外事故的放空量；清除管內鐵銹和凝液等污物以提高管道輸送能力，在集輸支干線端點設置清管器發送和接收用清管設施；模型模擬動態演示；
（6）集氣總站：集氣總站位于集氣干線的末端，接收各集氣干線來氣，并進行清管器的接收、原料氣的氣液分離，來氣計量和干線氣的緊急放空和進站截斷；模型模擬動態演示；
（7）天然氣液化工廠：將管道天然氣液化成液化天然氣的場站,有管道氣預處理裝置、LNG儲罐和液化裝置; 模型模擬動態演示；
（8）儲運氣化站: 氣化站主要設備有:LNG儲罐、BOG儲罐、空溫氣化器(水浴式加熱器)、BOG加熱器、EAG加熱器、LNG計量加臭裝置，、控制系統、安全系統及其他輔肋設備;模型模擬動態演示；
（9）調壓站: 調壓站在城市燃氣管網系統中是用來調節和穩定管網壓力的設施。由調壓器，過濾器，安全裝置，旁通管及測量儀表組成; 模型模擬動態演示；
（10）城鎮用戶區用戶區: 系統環境布置，設置城市用戶小區，泵撬加氣站、燃氣發電等設施; 模型模擬動態演示；
6、實訓裝置展臺參數：
結構主體承重部分臺座建筑結構采用型鋼制作，保證的牢固耐用，用奧松板制作龍骨，底座高不低于650 mm，邊框不小于10 mm寬，采用國標2 mm以上不銹鋼包邊。
