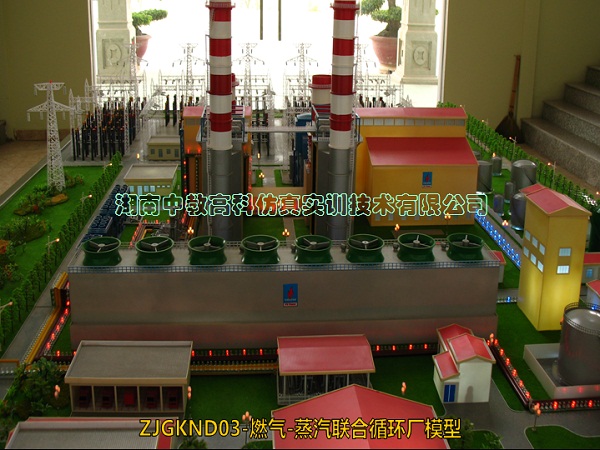

ZJGKND03-燃?xì)?span>-蒸汽聯合循環發電機組模型系統
燃?xì)?span>-蒸汽聯合循環發電機組仿真模型模擬系統采用GE公司9F機組為原型模擬，通過軟硬結合（機組演示模擬模型+機組運行漫游系統）；以計算機技術、圖形圖像技術、多媒體技術等相關技術知識為支撐。
通過學習、觀摩、參觀機組仿真模擬模型；讓參觀者熟悉燃?xì)獍l(fā)電機組系統構成、工藝裝置及工作原理、設備結構，初步熟悉機組系統工藝功能。
一、燃?xì)?span>-蒸汽聯合循環發電機組模型系統參數：
1、電廠機組實訓模擬設備：6×1.5×2米；
2、設備電源：220V.50HZ,功率500W。
3、主要材質：進口聚氨脂、鋼材、演示系統、語音系統；工藝中燈光采用LED實現。本裝置采用電氣動態運轉、演示。
4、中控中心：觸摸計算機
5、燃?xì)?span>-蒸汽聯合循環發電機組模型主要設備：
燃?xì)廨啓C(jī)、蒸汽輪機、發電機、余熱鍋爐四種主要設備組成了燃?xì)狻羝?lián)合循環發電系統模型，這四種設備的組合布置有多種方式，主要的分類方式是按軸系布置來分，一種是單軸布置方案，一種是多軸布置方案。
（1）燃?xì)廨啓C(jī)模型：
PG9351FA型燃?xì)廨啓C(jī)整體式單軸結構型式，即壓氣機、燃燒室和燃?xì)馔钙?，包括壓氣機進氣機閘和燃?xì)馔钙降呐艢鈹U(kuò)壓機閘，連接為一個整體安裝在同一個底座上。輔助設備，如潤滑油系統、冷卻水系統、燃料系統、啟動系統、傳動齒輪箱等都安裝在底座上。
（2）蒸汽輪機模型：
蒸汽輪機是哈爾濱汽輪機廠設計的國內單機功率最大的聯合循環供熱機組，型號為LN275/CC154 11.49/0.613/0.276/566/566，為三壓、再熱、單軸、兩缸兩排汽、抽汽、凝汽式蒸汽輪機。
（3）余熱鍋爐模型：
余熱鍋爐為杭州鍋爐廠引進美國N/E公司技術，設計型號為NG-S209F-R，型式為三壓、再熱、臥式、無補燃、自身除氧、自然循環和爐島緊身封閉的余熱鍋爐。
（4）發電機模型：
發電機定子采用1/4剖面處理，能看見定子結構，轉子結構回路清晰可見。發電機勵磁碳刷，軸電壓、軸電流碳刷清晰可見。
二、燃?xì)?span>-蒸汽聯合循環發電機組三維演示配套
采用Sparkle Interactive Designer 軟件設計開發，以Windows Vista操作系統中WinFX編程模型為基礎，開發出混合3D內容、動畫、ASP、HTML和多媒體內容、多格式文本、矢量圖；Sparkle 全方位的3D、動畫、加速顯示引擎，將矢量圖形、位圖、3D內容、視頻、音頻和富文本合成。操作者可以進行電廠三維系統漫游、三維虛擬設備局部漫游，包含鍋爐及其系統、燃?xì)狻⒄羝啓C(jī)及其系統、發電機及其系統等。系統主要設備3D結構演示。
