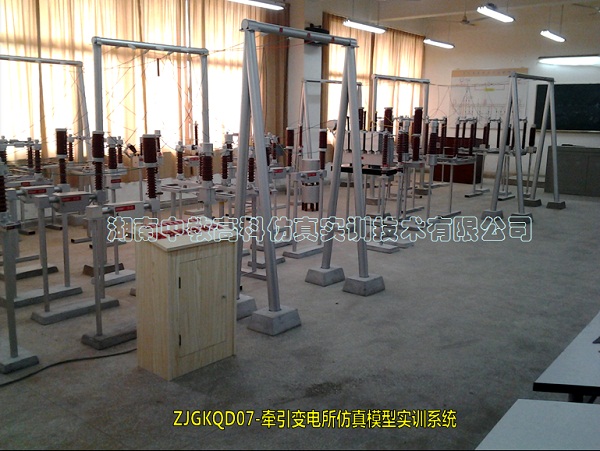

鐵路從地方引入110kv電源，通過牽引變電所降壓至27.5kv送至電力機車的整個系統叫牽引供電系統；110kV牽引變所情景化演練仿真實訓平臺以一實際110kV牽引變所及其外部電網為藍本開發的?；跔恳╇娫O(shè)備不能中斷供電，無法進行實際操作訓練；考慮到目前我國110kV牽引變所數量大、結構大體上相似的現狀，實訓平臺系統對牽引變所學員的操作、演練、設計有廣泛的適應性與實用性；本系統定位于鐵道電氣專業、電力系統專業崗位技能人才培養模式，增強學生崗位適應能力及職業技能要求。
一、牽引變電所模型實訓系統技術參數
1、實訓空間：80㎡；比例：1:6；布局占地尺寸：10×6×2.5米(高)
2、電源：220V.50Hz.內部使用24V/12V等安全電壓等級;
3、主要材質：
設備材料： PVC、ABS板（棒）材、H/L型鋼材等主要構件、主體支架、微型電機、受力構件、傳動裝置、金屬構件，各部件均按實物顏色進口烤漆。
4、技術說明：
按照實際110kV牽引變所的現場一次設備的外觀、功能設計制造，外形尺寸按比例1:4縮小制作：一次設備由以下幾部分組成:牽引變壓器、斷路器、隔離開關、電壓互感器、電流互感器、母線、避雷器、電抗器、電容器、接地裝置等。模型制作具有一定的金屬感；
模擬110kV牽引變電所實訓系統的運行實境，學員直接進入場所對全站設備進行操作演練，實現開關設備的邏輯控制和有序開合（可見動作并配合光電），讓學生和學員在真實情景中體驗牽引變電所的運行過程，加深記憶，達到提高教學、培訓質量的目的。
該系統設備為反復、循環使用的可演練裝置，各設備、動作執行機構配合精度、執行機構靈活。人字架、門型架、避雷器、互感器等支架均使用不銹鋼材質保證機械強度。
為保證各設備支架的穩固，設備分區、分塊地固定，以保證基板上架構的相對位置尺寸及垂直度；實訓系統是等比的、可操控的實訓演練操作裝置。模擬變電站的運行實境，模塊化布置；能對全區域設備進行演練操作，進行不同布局接線方式進行操作設計，包含有接觸網、軌道和電力機車模型，包含關節式電分組，要求能夠動態演示由電源進線把電送至接觸網，帶動電力機車運行。讓學員在真實情景中體驗設計變電站場接線方式和設備仿真操作演練，滿足教學、培訓質量的目的。
二、智能模擬集中控制系統
5、軟件支持
110kV牽引變電所實訓系統以計算機技術、圖形圖像技術、多媒體技術、軟件工程等相關技術知識為支撐（包括虛擬漫游系統、演示站場設備運行過程、學員操作設備的信號反饋）；本次安裝的易控(INSPEC)2009教學版。安裝在控制臺內的計算機上，可以配合流程主接線演示板、變電所模擬模型進行動手操作，反饋信息到計算機，通過投影儀同步。采用一鍵式聯動控制管理功能；支持電腦軟件操作、面板操作。
（1）外殼采用ABS工程塑膠一次成型，自帶防塵面蓋，線路板要求采用1.6mm厚雙面玻纖板；
（2）控制按鍵：按鍵采用PVC長壽命導電薄膜材料；共有多個控制按鍵，分別有系統開關控制，信號切換控制，投影機控制，展示臺控制，（可配合JH-450展臺，可在中控面板上對展臺進行放大，縮小，旋轉，自動等功能的控制）；
（3）VGA信號：內置3×2VGA切換分配器，帶長線驅動器，支持臺式電腦數字展臺輸入，顯示器與投影機信號同步切換；
（4）音頻信號：內置2×1切換；3.5mm立體聲接口；
（5）中控軟件支持系統：支持Windows系統軟件；
