加速器使用說明書
一．加速器的用途及形式
1．加速器是向電動車輛控制器發出指令的電子器件。它有二個作用：一是輸出加速器踏板位置的開關信號，二是輸出加速器踏板轉動角度的線性模擬信號。
2．加速器輸出的模擬電信號分電壓型和電阻型二種，用戶可根據要求自行選擇。
二．型號和規格

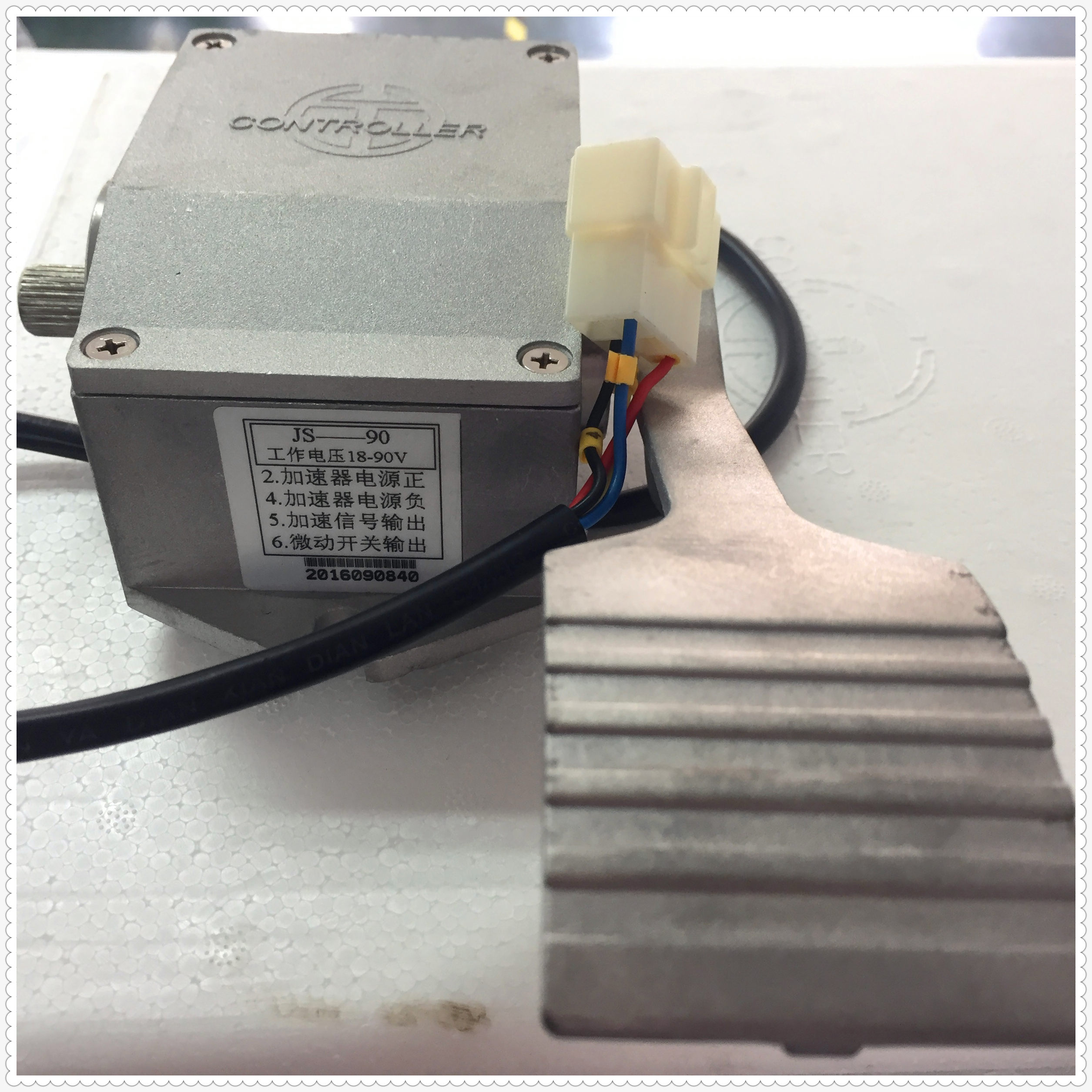

JⅡ………………霍爾型鋁合金外殼，小踏板，二芯、三芯分二個接插件輸出；工作電壓18V。
JS—□………… 霍爾型鋁合金外殼，小踏板，六芯單個接插件輸出。
JSA—□…………霍爾型鐵質噴塑外殼，小踏板，六芯單個接插件輸出。
JSB—□…………霍爾型鋁合金外殼，大踏板，六芯單個接插件輸出。
JSBA—□……… 霍爾型鐵質噴塑外殼，大踏板，六芯單個接插件輸出。
JR……………… 電阻型鋁合金外殼，小踏板，四芯單個接插件輸出。
JRA………………電阻型鐵質噴塑外殼，小踏板，四芯單個接插件輸出。
JRB………………電阻型鋁合金外殼，大踏板，四芯單個接插件輸出。
JRBA…………… 電阻型鐵質噴塑外殼，大踏板，四芯單個接插件輸出。
l “□” 表示加速器的工作電壓范圍，現有規格： 5 工作電壓5V
12 工作電壓12V
90 工作電壓18—90V
180 工作電壓90—180V
可以根據用戶要求定制加速器工作電壓。
三．技術參數
1．踏板轉度 0~30°
2．踏板轉動臂轉距 ≤3Nm
3．踏板位置信號輸出 ≤3°踏板轉動臂≤6°常開觸點閉合
4．輸出信號 霍爾型 DC 0~4.8V（輸出負載5.1K）
電阻型 0~5KΩ
5．安裝位置 任意
四．安裝尺寸和接線方法
1．安裝尺寸
五．維護和使用
1．加速器雖為一全密封的電子器件，但不能用水沖刷，可用濕布擦凈后再用干布擦干，使用時應輕踩輕放。
2．發現踏腳轉動臂與軸之間有松曠感覺時要及時緊固夾緊螺栓。切記，不能在未完全松開夾緊螺栓的情況下重新調整轉動臂的位置。
3．根據電動車使用的蓄電池電壓高低和控制器型號選擇合適工作電壓的加速器，特別要注意不能把低電壓工作范圍的加速器使用在高電壓電路上去。
4．加速器內的一對常開觸點（微動開關）通過的電流不能超過2A，若是電感性負載需在負載二端加續流二極管，以保護微動開關的觸點。
