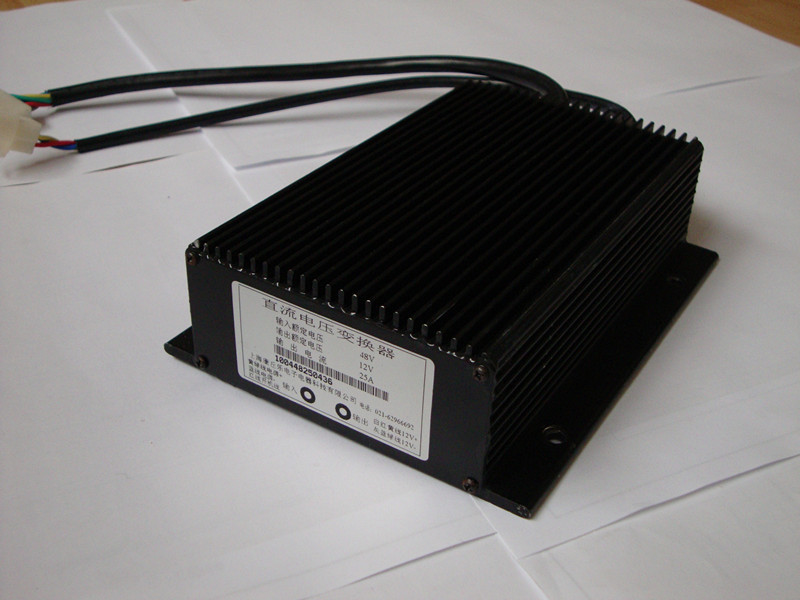

DC電壓變換器使用說明書
一．用途
DC電壓變換器是專門為電動車輛12V用電設備提供直流電源。他將車輛動力蓄電池經過直流——交流——降壓——整流的方法得到12V直流電源。動力蓄電池與12V電源無電氣公共連接點，因此他是全隔離的電壓變換器。電壓變換器的工作與否由一個控制極進行控制，控制極通過動力蓄電池正極的電鎖開關輸入一電壓信號就能方便地打開或關閉12V的輸出電壓。
二．型號和功能
型號：DC4825 DC4833 DC6025 DC6033 DC7225 DC7233
其中 DC代表直流電壓變換器
第一組二位數字表示輸入工作電壓
第二組二位數字表示最大輸出電流
例如 DC4825輸入電壓48V，輸出電壓12V25A的直流電壓變換器
DC7233輸入電壓72V，輸出電壓12V33A的直流電壓變換器
可以根據用戶要求定制輸入電壓，輸出電壓、電流值。
功能：DC變換器具有輸出過電流保護，短路保護和短路解除自動恢復工作功能。
變換器內部溫度過高自動停止工作，避免功率元器件的永久性損壞。
三．技術參數
輸入標稱電壓 48V 60V 72V
輸入工作電壓范圍 34—60V 49—93V 49—93V
輸出電壓范圍 12—13.6V
最大輸出電流（1小時率） 25A 、33A
輸出紋波噪聲（Max） 300mV
電源效率 大于80%
控制極輸入電壓 同輸入標稱電壓
控制極耗電流 ≯100mA
關斷控制極維持輸出電壓時間 ≮2.5秒
四．安裝尺寸及接線圖
1. 外形尺寸 190x152x57mm (長x寬x 高)
安裝孔尺寸 135x120mm 孔徑4-Φ7mm
2. 接線圖
五．使用注意事項
1．在選定DC變換器型號時必須對安裝電動車上的12V用電器作一個用電電流的計算，最大負載電流一般不超過變換器最大輸出電流值的80%。
2．DC變換器的輸出負載主要是電阻性負載，若有較大電感性負載時要適當放寬輸出電流的余量。
3．根據車輛的負載實際情況，12V用電器要平均分布在輸出接插件的上、下二排插片中。
