ARM8008
嵌入式主板
第一章 概述
隨著信息化、智能化、網絡化的發展，嵌入式系統技術也得到了廣闊的發展空間。進入 21 世紀以來，
嵌入式技術逐漸成熟并全面展開。
在通信領域，數字技術正全面取代模擬技術，數字電視、數字廣播技術正在全球大多數國家推廣，
許多網絡設備都是嵌入式系統使用的典型，如路由器、交換機、Web 瘦服務器和超級嵌入式服務器。
在消費類電子產品中，嵌入式產品使個人商用、娛樂和通信功能相結合，作為移動計算設備的 PDA、
手機以及信息家電，以自然的人機交互界面和豐富的多媒體處理能力迅速得以推廣。
在國防軍工領域中，由于內裝嵌入式計算機的設備反應速度快，自動化程度高，所以威力巨大，從
愛國者導彈的制導系統到戰斗機的瞄準鏡，從 M1A2 的火控系統到單兵系統的通信器，都有嵌入式系統
的蹤跡。
在工業控制領域中，嵌入式計算機也處于中心位置，它通過分布在工業生產中的各個傳感器收集信
息，并對這些信息進行加工處理和判斷，然后向執行器件發出控制指令。

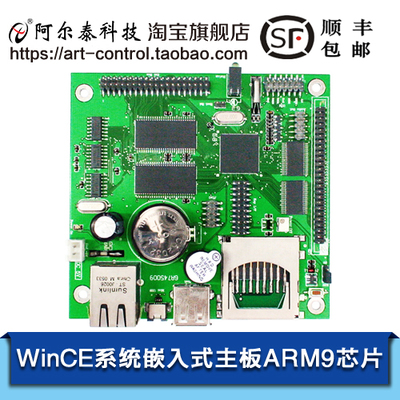

我公司推出的 ARM8008 正是一款集眾多功能于一身的 ARM9 嵌入式系統平臺，采用 Samsung 公司的
ARM920T 內核的 S3C2410A 微處理器，擴展有充足的存儲資源和眾多典型的嵌入式系統接口，可運行
WinCE、Linux 等嵌入式操作系統，并可以根據實際需求靈活的配置各種外部設備，適用于通信系統、
網絡系統、消費類電子、無線系統、軍工系統及工業控制等各類產品市場，也是高校嵌入式系統創新實
驗室首選平臺。
ARM8008 嵌入式主板套件配置
1 一塊已測試好的ARM8008嵌入式主板
2 一張ARM8008用戶光盤
3 LCD液晶屏（帶觸摸屏）（選配）
標準配置：
配置 性能參數
操作系統 WinCE，Linux 兩種操作系統，及兩種系統下標準接口的驅動程序
CPU 三星 S3C2410 處理器，主頻 203MHz
內存 SDRAM 64M Bytes
存儲器 NAND FLASH 64M Bytes，NOR FLASH 2M Bytes
顯示器 支持 TFT/STN LCD 顯示器(16 色、256 色、4K 色、64K 色)
觸摸屏 四線電阻式觸摸屏
一個主（HOST）USB 支持 USB 鍵盤、鼠標、U 盤和 USB 攝像頭，一個從（DEVICE）USB
USB 支持 PC 與主板的數據通信
SD 卡 支持 SD/MMC 卡，支持容量可達 2G Bytes
串口 支持 3 個 RS—232 標準通訊接口
以太網 支持標準 TCP/IP 通訊協議，10M 網口，CS8900A，帶連接和傳輸指示燈
鍵盤 20 針掃描式小鍵盤
音頻 支持多媒體聲音
JTAG 10 針接口，支持引導程序的燒入和調試
時鐘 內置 RTC 芯片，由備用鋰電池供電，保證系統時間
擴展總線 40 針擴展總線，數據寬度 16 位，地址寬度 6 位
電源 5V、2A 單一直流電源
一個 EEPROM（AT24C0256），一個復位按鍵，
其它
三個高亮 LED，一個蜂鳴器，一個可調電阻接 ADC
尺寸 96mm×90mm，標準 PC104 尺寸
主要特點：
工業級 6 層板設計，極大的提高了抗干擾能力；
工業標準 PC104 尺寸，體積小，集成度高，安裝方便；
5V、2A DC 供電，可靠工作溫度：0－70℃，提供系統掉電保護功能，確保用戶數據安全；
低功耗，電磁兼容性好，能在惡劣環境下工作，即使死機也能夠快速重啟；
可選配 USB 攝像頭及 LCD 液晶屏作小型監控；
開放一個 PC104 總線擴展槽，該擴展槽為 40 針擴展總線，數據寬度 16 位，地址寬度 6 位，通 過該擴展插槽，用戶可選配我公司提供的各種模擬、數字量采集或控制卡，并公布總線協議和訪問控制端口。
