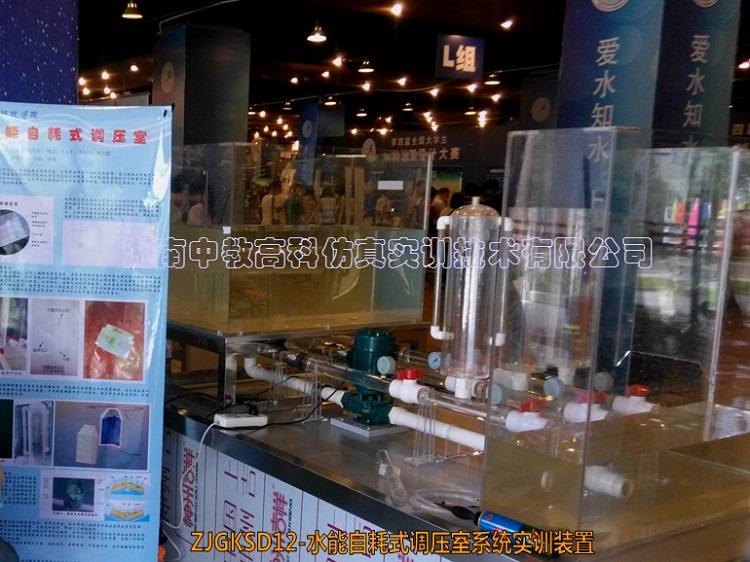

ZJGKSD12-水能自耗式調壓室系統實訓裝置
1、型號：2000×1000×1000mm；電源：220V.50Hz
2、功能：可進行調壓室運行方式及結構認識實驗；透明、全面、準確反映水能自耗式調壓室模擬系統機構，仿真演示，管道水流為有壓滿流，過流系統透明。
3、材質：有機玻璃、PVC管、角鋼、壓力管道Ф50mm、快速閥門、壓力測量計、水泵吸水管、水泵流量：10m3/h；功率0.2kW；轉速：1000r/min；調壓大井Ф150mm、升管Ф40mm、升管兩側瓣膜孔徑和逆止閥Ф30mm、升管頂部瓣膜和逆止閥Ф40mm。
4、技術要求：
按照水能自耗式調壓室設計圖紙加工（供應商提供設計圖紙），模擬調壓室內水位上下波動情況及引水道內壓力變化。真實反應調壓室在水的作用下的工作情況，并可清楚地觀察到水流通過各部件時的運動狀態。操作快速閥門的開啟/關閉；水能自耗式調壓室系統可以沖水演示水流效果。
（1）活節處：上、下游水箱與引水管道的接口；調壓室與引水管道的接口；瓣膜隔離強沖擊式調壓室升管與調壓室的接口；水泵與上下游水箱的接口；氣墊摻氣式調壓室摻氣管道與調壓室的接口，頂蓋與側壁接口；調壓室底部25mm做螺紋狀接口.
（2）阻抗式調壓室：頂部安裝補氣管和氣壓表，頂蓋與下部圓筒用螺紋連接，便于安拆導氣管下部與調壓室底部距離為200mm;導氣管與調壓室連接處用硬管連接；
（3）瓣膜隔離強沖擊式調壓室：調壓室Ф150mm；調壓室H500mm；調壓室內部升管Ф40mm,升管上兩側瓣膜孔/逆止閥Ф30mm，頂上瓣膜/逆止閥Ф40mm
（4）氣墊摻氣式調壓室：頂部安裝補氣管和氣壓表;頂蓋與下部圓筒用螺紋連接，便于安拆;導氣管下部與調壓室底部距離200mm;導氣管與調壓室連接處用硬管連接.
