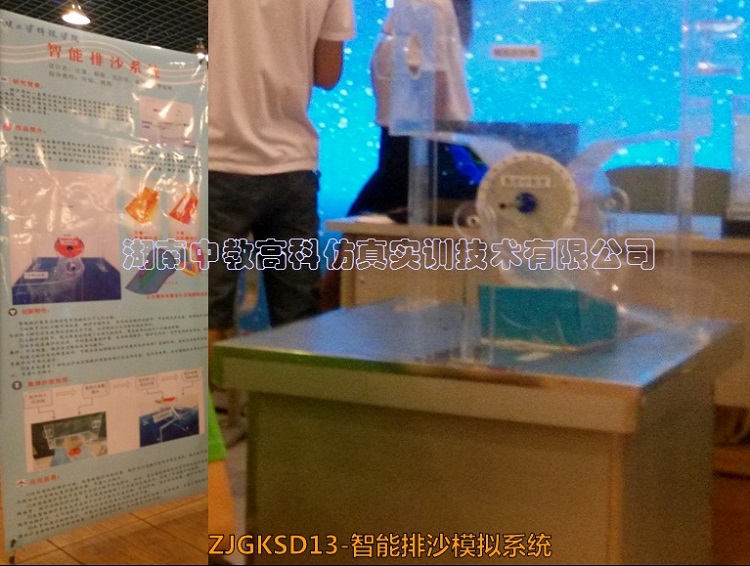

ZJGKSD13-水利工程智能排沙模擬系統
1、型號：1500×800×1500mm；
2、功能：可進行排沙演示運行方式及結構認識實驗；仿真演示，過流系統透明。
3、材質：有機玻璃、PVC管、角鋼、水泵吸水管、水泵流量：10m3/h；功率0.2kW；轉速：1000r/min；循環水箱。
4、技術要求：
按照智能排沙系統設計圖紙加工（供應商提供設計圖紙），設計制作仿真河道，仿排沙廊道結構裝置、擋水片、方型襯砌箱、旋轉集排沙筒、搖擺式旋轉集排沙裝置、充氣式排沙裝置；擋板可拆卸，安裝時可用一圈橡膠圈與旋轉排沙桶緊密連接，起止水作用；
提供符合尺寸的橡膠圈，可拆卸氣囊，通氣管道。本裝置由兩個氣囊、襯砌外殼及排沙口、管道、蓋板組成。裝置外側5mm厚的襯砌包裹，裝置內側底部為一個三角形斷面氣囊，右側連接管道附在襯砌外并通向裝置右側長方形斷面的氣囊。裝置左下角排沙出口，與外殼部分同為襯砌，蓋板為可拆卸部分；上方為進水口，不封頂。
