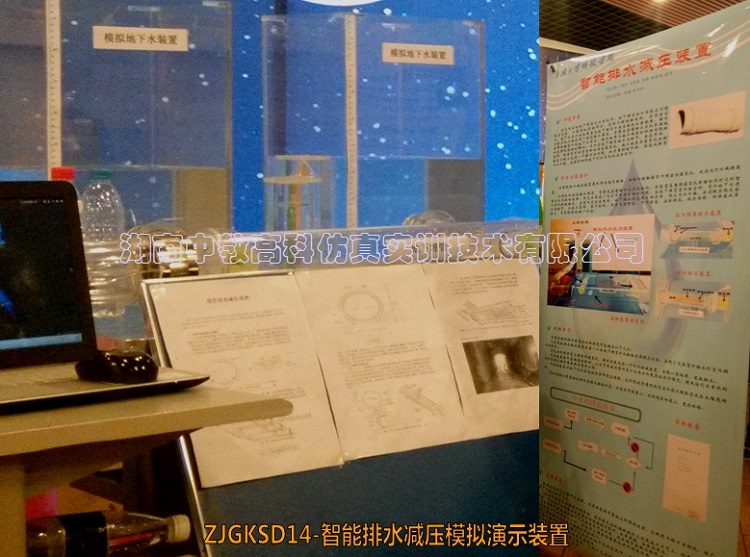

ZJGKSD14-智能排水減壓模擬演示裝置
1、型號：2200×1000mm；
2、材質：有機玻璃、PVC管、角鋼、水泵吸水管、水泵流量：10m3/h；功率0.2kW；轉速：1000r/min；循環水箱。
3、技術參數：可進行模擬演示排水減壓運行方式及結構認識實驗；
（1）設備包括：大水箱一個，三個小水箱，兩個埋管，三個鋼塞，軟管一根，兩根與埋管相同尺寸的彎管，彎角為135°，所有的連接方式為按圖所示，彈簧中部都設伸縮桿，并與兩端連接；
(2)管道水流為有壓滿流，要求有足夠的強度，在螺紋部分至少保證模擬埋管能承受3000水頭以上的內壓。要求埋管透明、過流系統透明可見。打孔部分與下面的其他部分（鋼塞）能夠止水。鋼塞設置一的部件四上面設鋼門并加合頁堵住10mm的輸水管道，并在內部設止水圈，堵住另一端管道來水，鋼門往外開。各水箱與管道、鋼塞的連接處均為螺紋連接均為可拆卸的結構，埋管末端均設螺紋。
（3）按設計尺寸制作，系統可以看到閥門打開，水流從上游水庫（水箱）中流入埋管，鋼塞中小鋼門實現自動關閉；當閥門關閉時，管內無水，小水箱中的水通過壓縮彈簧，進入水管，打開小鋼片?？梢?xún)蓚€(gè)小鋼片在水的作用下的工作情況，并可清楚地觀察到水流通過各部件時的運動狀態。
