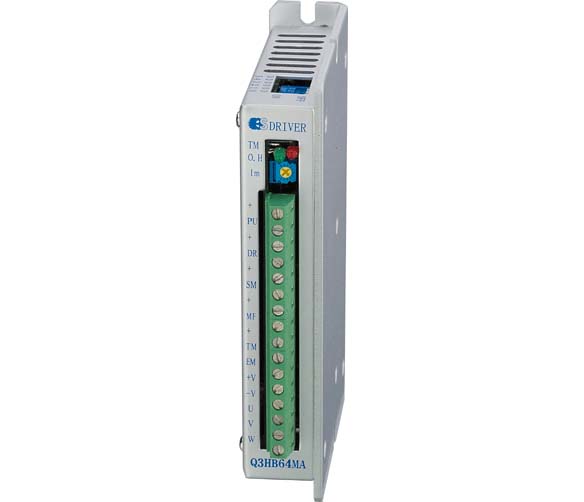

Q3HB64MA/B為等角度恒力矩細分型驅動器，驅動電壓DC12-40V，電流在5.8A以下，外徑42-86mm的各種型號的三相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機低速運行平穩，幾乎沒有震動和噪音，電機在高速時力矩大大高于二相和五相混合式步進電機。定位精度最高可達60000脈沖/轉。廣泛應用于醫療機械、機器人、儀器儀表、雕刻機、激光打標機、激光內雕機等分辨率較高的小型數控設備上。
特點
● 高性能、低價格
● 設有16檔等角度恒力矩細分，最高分辨率60000脈沖/轉
● 采用獨特的控制電路
● 最高反應頻率可達200Kpps
● 步進脈沖停止超過100ms時，線圈電流自動減半
● 雙極恒流斬波方式
● 光電隔離信號輸入/輸出
● 驅動器電流從0.5A/相到5.8A/相連續可調
● 單電源輸入，電壓范圍：DC12-40V
功能設定示意圖
工作電流設定示意圖
輸入信號波形時序圖
驅動器接線示意圖
！注意
1、 千萬不要將電源接反，輸入電壓不要超過DC40V。
2、 輸入控制信號電平為5V，當高于5V時需要接限流電阻。
3、 驅動器溫度超過70度時驅動器停止工作，故障指示燈O.H亮，直到驅動器溫度降到50度，驅動器自動恢復工作。出現過熱保護請加裝散熱器。
4、 過流（負載短路）故障指示燈O.H亮，請檢查電機接線及其他短路，排除后需要重新上電恢復。
5、 欠壓（電壓小于DC12V），故障指示燈O.H亮。
細分設定表
|
Q2HB64MA 脈沖數/轉
|
400
|
500
|
600
|
800
|
1000
|
1200
|
2000
|
3000
|
4000
|
5000
|
6000
|
10000
|
12000
|
20000
|
30000
|
60000
|
|
Q2HB64MB 脈沖數/轉
|
400
|
800
|
1600
|
3200
|
6400
|
12800
|
25600
|
51200
|
51200
|
51200
|
51200
|
51200
|
51200
|
51200
|
51200
|
51200
|
|
D0
|
ON
|
OFF
|
ON
|
OFF
|
ON
|
OFF
|
ON
|
OFF
|
ON
|
OFF
|
ON
|
OFF
|
ON
|
OFF
|
ON
|
OFF
|
|
D1
|
ON
|
ON
|
OFF
|
OFF
|
ON
|
ON
|
OFF
|
OFF
|
ON
|
ON
|
OFF
|
OFF
|
ON
|
ON
|
OFF
|
OFF
|
|
D2
|
ON
|
ON
|
ON
|
ON
|
OFF
|
OFF
|
OFF
|
OFF
|
ON
|
ON
|
ON
|
ON
|
OFF
|
OFF
|
OFF
|
OFF
|
|
D3
|
ON
|
ON
|
ON
|
ON
|
ON
|
ON
|
ON
|
ON
|
OFF
|
OFF
|
OFF
|
OFF
|
OFF
|
OFF
|
OFF
|
OFF
|
|
D4
|
ON, 雙脈沖：PU為正向步進脈沖信號，DR為反向步進脈沖信號
|
|
OFF, 單脈沖：PU為步進脈沖信號，DR為方向控制信號
|
|
D5
|
自動檢測開關（OFF時接收外部脈沖，ON時驅動器內部發7.5KHz脈沖，此時細分需設為2000-10000脈沖數/轉）
|
引腳功能說明
|
標記
符號
|
功能
|
注釋
|
|
O.H
|
故障指示燈
|
過流、欠壓、過熱等故障時紅色指示燈點亮。
|
|
TM
|
工作指示燈
|
TM信號有效時，綠色指示燈點亮。
|
|
Im
|
電機線圈電流設定電位器
|
調整電機相電流，逆時針減小，順時針增大。
|
|
+
|
輸入信號光電隔離正端
|
接+5V供電電源，+5-+24V均可驅動，高于+5V需接限流電阻。
|
|
PU
|
D4=OFF, PU為步進脈沖信號
|
下降沿有效，每當脈沖由高變低時電機走一步。輸入電阻220Ω，要求：低電平0-0.5V，高電平4-5V，脈沖寬度>2.5μS
|
|
D4=ON, PU為正向步進脈沖信號
|
|
+
|
輸入信號光電隔離正端
|
接+5V供電電源，+5-+24V均可驅動，高于+5V需接限流電阻
|
|
DR
|
D4=OFF, DR為方向控制信號
|
用于改變電機轉向。輸入電阻220Ω，要求：低電平0-0.5V，高電平4-5V，脈沖寬度>2.5μS
|
|
D4=ON, DR為反向步進脈沖信號
|
|
+
|
輸入信號光電隔離正端
|
接+5V供電電源，+5-+24V均可驅動，高于+5V需接限流電阻
|
|
SM
|
細分選擇信號
|
高電平（懸空）時按D0-D3設定的細分運行（細分設定數見表），低電平時按半步（600步/轉）運行。
|
|
+
|
輸入信號光電隔離正端
|
接+5V供電電源，+5-+24V均可驅動，高于+5V需接限流電阻
|
|
MF
|
電機釋放信號
|
有效（低電平）時關斷電機線圈電流，驅動器停止動作，電機處于自由狀態。
|
|
+
|
原點輸出光電隔離正端
|
電機線圈通電位于原點置為有效；光電隔離輸出（高電平）
|
|
TM
|
原點輸出信號光電隔離負端
|
+端接輸出信號限流電阻，TM接輸出地。最大電流50mA，最高電壓50V
|
|
+V
|
電源正極
|
DC12-40V
|
|
-V
|
電源負極
|
|
U
|
電機接線
|
|
|
V
|
|
W
|
|
經濟型/步進電機驅動器（Driver）
Q2HB34MA，Q2HB34MB
Q2HB44， Q2HB44MA，Q2HB44MB，Q2HB44MC，Q2HB44MD
Q2HB68， Q2HB68MC，Q2HB68MD，Q2HB68MG，Q2HB68MH
Q2HB88， Q2HB613， Q2HB88M， Q2HB613M
Q2HB110， Q2HB110M
Q3HB64MA，Q3HB110M，Q3HB220M. MD3722M
DSP蕊片/型步進電機驅動器（Driver）
DM245M， DQ254M， DM258M， DQ258M
DM278M， DQ278M
DM2611M，DQ2611M，DM2711M， DQ2711M
DM2522M，DQ2522M，DM2722M， DQ2722M
DM356M， DQ356M， DM378M， DQ378M
DM3822M，DQ3611M，DM3711M， DQ3711M，DQ3422M
DM3522M，DQ3522M，DM3722M， DQ3722M，DQ3422M
二相混合式步進電機 (STEPPING MOTOR)
BS42HB33-01，BS42HB38-01，BS42HB47-01
BS57HB41-02，BS57HB51-03，BS57HB56-03，BS57HB76-03
BS86HB65-04，BS86HB80-04，BS86HB118-06
BS110HB99-05，BS110HB115-06，BS110HB150-06，BS110HB201-08
三相混合式步進電機(STEPPING MOTOR)
BSHB364，BSHB366，BSHB368
BSHB397，BSHB397-H，BSHB3910，BSHB3910-H，BSHB3913，BSHB3913-H
BSHB31112，BSHB31115，BSHB31118，BSHB31122
BSHB31318，BSHB31322，BSHB31325
日本山洋（SANYO）步進電機(STEPPING MOTOR)
103H546-0440，103H548-0440，103H549-0440
103H7123-0440，103H7123-0410，103H7123-0740
103H7126-0440，103H7126-0710，103H7126-0740
103H7823-0740103H8221-0941，103H8221-5141，103H8221-5241
103H8222-0941，103H8222-5141，103H8222-5241
103H8223-0941，103H8223-5141，103H8223-5241
103H89222-5241，103H89223-5241
