西門子通訊電纜6XV1830-0EH10 西門子電纜6XV1830-0EH10
參數如下：
導體: 裸銅絲,2*0.64mm
線芯顏色: 綠色-紅色
屏蔽層: 鋁塑帶 鍍錫銅絲編織
護套: PVC 3DRX 22X 02R
特性阻抗: 150Ω
直流電阻: 57.5Ω/km
工作溫度: -30℃到70℃之間
【技術指標】
1,實心裸銅線導體,2芯并合成對,芯線紅綠二色。
2,鋁箔,裸金屬絲編織雙層屏蔽,PVC外護套,阻燃,外觀紫色。
3,符合VDE 0472標準；B類試驗（IEC332.1）。
4,帶米標識,分100米,200米,300米包裝,500米,1000米木輪包裝。
5,工作參數：單線傳輸規格：1000m,加中繼器可延長至10000m
|
聯系人：徐生波（銷售經理） |
|
手 機：15001934687 |
|
商 務QQ：2873364134 |
|
電 話（TEL）:021-67355611 |
|
傳 真（FAX）:021-33697655 |
|
24小時銷售技術服務熱線： 13817238655 |
|
地址：上海市金山區楓涇鎮新涇路59號 |

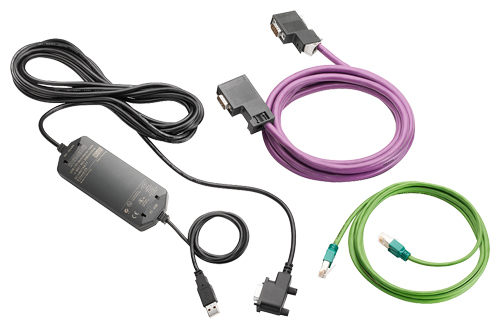

西門子總線電纜
PROFIBUS傳輸技術
1．用于DP／FMS的RS－485傳輸技術
由于DP與FMS系統使用了同樣的傳輸技術和統一的總線訪問協議，因而，這兩套系統可在同一根電纜上同時操作。
RS-485傳輸是PROFIBUS***常用的的一種傳輸技術。這種技術通常稱之為H2。采用的電纜是屏蔽雙絞銅線。
RS-485傳輸技術基本特征：
（1）網絡拓撲：總線型，兩端有有源的總線終端電阻。
（2）傳輸速率：9.6K?bit?/s～12M?bit/?s
（3）介質：屏蔽雙絞電纜，也可取消屏蔽，取決于環境條件（EMC）。
（4）站點數：每分段32個站（不帶中繼器），可多到126個站（帶中繼器）。
（5）插頭連接：使用9針D型插頭
西門子總線電纜
2．RS－485傳輸設備安裝要點
（1）全部設備均與總線連接。
（2）每個分段上***多可接32個站（主站或從站）。
（3）每段的頭和尾各有一個總線終端電阻，確保操作運行不發生誤差。兩個總線終端電阻必須永遠有電源。
（4）當分段站超過32個時，必須使用中繼器用以連接各總線段。串聯的中繼器一般不超過3個。
（注：中繼器沒有站地址，但被計算在每段的***多站數中）
（5）電纜長度取決于傳輸速率。如使用A型電纜，則傳輸速率與長度及參數見書85。
（6）RS－485傳輸技術的PROFIBUS網絡使用9針D型插頭。
（7）當連接各站時，應確保數據線不要擰絞，系統在高電磁發射環境（如汽車制造業）下運行應使用帶屏蔽的電纜,屏蔽可提高電磁兼容性（EMC）。
（8）如用屏蔽編織線和屏蔽箔，應在兩端與保護接地連接，并通過盡可能的大面積屏蔽接線來復蓋，以保持良好的傳導性。另外建議數據線必須與高壓線隔離。
（9）超過500K?bit/s的數據傳輸速率時應避免使用短截線段，應使用市場上現有的插頭可使數據輸入和輸出電纜直接與插頭連接，而且總線插頭連接可在任何時候接通或斷開而并不中斷其它站的數據通信。
西門子總線電纜
3. 用于PA的IEC1158－2傳輸技術
（1）數據IEC1158－2的傳輸技術用于PROFIBUS－PA，能滿足化工和石油化工業的要求。它可保持其本征安全性，并通過總線對現場設備供電。
（2）IEC1158－2是一種位同步協議，可進行無電流的連續傳輸，通常稱為H1。傳輸使用固定波特率31.25kbit/s。
（3）IEC1158－2技術用于PROFIBUS－PA，其傳輸以下列原理為依據：
①．每段只有一個電源作為供電裝置。
②．當站收發信息時，不向總線供電。
③．在穩定狀態下，每個現場設備所消耗的為恒定的基本電流。
④．電纜：雙絞線，屏蔽式或非屏蔽式。
⑤．遠程電源供電：可選附件，通過數據線。
⑥．防爆型：能進行本征及非本征安全操作。
⑦．拓撲：線型或樹型，或兩者相結合。
⑧．站數：每段***多32個，總數***多為126個。
⑨．中繼器：***多可擴展至4臺。
