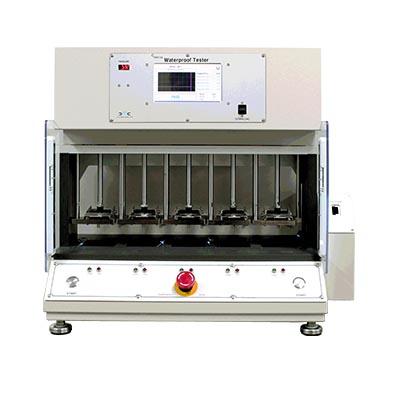

生產型防水檢測器OBET3.5(手表手機防水氣密性泄漏檢測設備 DMC OBET3.5A)
需要防水，防震要求的產品的產品檢測是否有 leak發生的測定設備。
測定原理:一定壓力的Air,一定時間內DUT（Denice Under Test）的供給后，Air的體積和壓力
的變化，Check后多產品的Leak有無測定方式。
特點：1.Air利用的測定方式，確保產品的安全性。
2.5個同時檢測生產性增多及費用減少。（小型產品大量生產適合）
3.作業者事故預防前部有安全傳感器適用。
4.自我診斷Program的適用設備的異常有無檢測比較容易。
5.簡單的Jig交替實現Model Change容易。
6.高精度的傳感器應用確保測定值的可靠性。
7.不良BOX使用良品，不良品混入防止。（Inter Locking功能）
手表手機防水氣密性泄漏檢測設備 DMC OBET3.5A設備式樣
1.規格：610（W）*510(D)*640（H）
2.重量：70kg
3.電源：100-240VAC,50/60Hz
4.OS:Windows CE6.0
5.供給壓力：400KPa（58psi）以上
6.測定壓力：80~300KPa（11.6~43.5psi）
7.Test Time：10sec以內(Machine Time：5sec未包含)
8.測定誤差：±0.1%
9.分解能（Resolution）：5Pa
JIG設置和拆卸
1) Knob 4個逆時針?lè)较蜣D(zhuǎn)動去除后 把設備的 Jig 安裝部設置的塑料版
(Acrylic Plate)去除。
2) 設備中的 Hose管 Jig 下盤中的 Nipple完全插入即可.
3) Jig Plate固定的4個螺栓向右轉兩周后擰開然后在用4個螺栓 下盤的Jig
不要完全固定向左轉兩周解開固定。
4) Jig 上盤的 Guide Hole 2個設備的連接口 Guide Pin 連接后固定Jig上盤
5) 下列一樣順序安裝 Jig.
① Test 畫面上端有設定圖按 雙擊即可, Password 顯示輸入4位數密碼。
② 進入設定畫面設定 “AIR OFF” Key Click .
③ “AIR OFF” Key 部分 Click 畫面上顯示“AIR OFF 中.請稍等的提示設備上部會制動下滑。.
壓力版完全下滑的話 Jig 上盤的Guide Pin 4個 Jig 下盤 Guide Pin Hole에 可連接調整。
Jig Plate的固定螺栓4個 中的前面兩個完全擰緊。
Jig 下盤的 4個固定螺栓 調整到完全不動程度擰緊4個螺栓。
6) Jig 安裝完畢后,在設定畫面上“
”點擊 Icon Click話上盤會自動上升.
7) Jig Plate的4個螺栓中后面2個螺栓完全擰緊后 .Jig 下盤固定的4個螺栓完全擰緊即可.
8) 在設備出來的 Side Hose Jig 下盤 Side的Nipple連接即可.
9) Jig 拆卸方式是和下列一樣.
① Jig 上盤拆卸和下列圖片一樣用一只手端住上盤Jig下壓 Jig Detach Plate來分離上盤Jig .
② Jig 下盤Side的 Nipple藍色部分按住 Nipple Hose完全分離.
③ Jig 下盤分離方式是把 固定下盤的4個螺栓擰開即可.
手表手機防水氣密性泄漏檢測設備 DMC OBET3.5A檢查項目
1.汽車Camera Lens
4.防水，防塵要求的小型產品。
：I/O Connector，Speaker，Receiver，Ear-jack等。
