ct-mvs.21s
一般信息
產品類型：ct-mvs.21s擴展
產品編號：1svr730020r0200
EAN：4016779851381
目錄說明：ct-mvs.21s時間繼電器、多功能2C／O，24-240vac / DC
描述：該ct-mvs.21s從ct-s定時器系列多功能電子式時間繼電器。它提供了10個定時功能10時間范圍從0.05秒到300小時。這個時間繼電器工作在額定控制電源電壓的24 - 240 V AC / DC，有一個2 C / O（SPDT）輸出觸點額定250 V / 4的控制輸入與電壓有關（非浮動）觸發。的ct-mvs.21s提供了可能性，連接遠程電位器微調的時間延遲。C / O觸點的第二個可以被選擇作為瞬時接觸。為防止未經授權的更改可密封的透明罩可作為附件。該裝置提供雙室籠式接線端子的螺紋連接技術。
類別
產品»低壓產品及系統»控制產品»電子繼電器和時間繼電器控制»

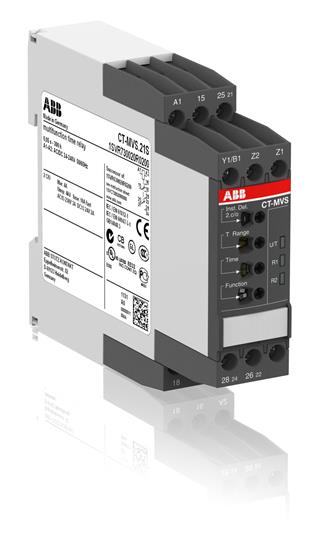

ct-mvs.21s圖像0
訂購
EAN：4016779851381
最小訂貨量：1件
海關關稅號碼：85364900
集裝箱信息
包裝等級1件：1件
包裝水平1寬：97毫米
封裝級別1長度：30毫米
包裝水平1高：109毫米
包裝水平1總重量：0.17公斤
尺寸
產品網寬：22.5毫米
產品網高：85.6毫米
產品凈深度：103.7毫米
產品凈重：0.148公斤
技術
定時器繼電器類型：關于Delay
Delay
沖動
沖動了
閃光與復位，開始對
閃光與復位，開始了
脈沖前
開/關功能
對稱上和關閉Delay
閃光啟動或關閉
累計Delay
星三角
時間范圍：0.05秒- 300小時
額定控制電源電壓（美國）：24…240伏交流
24…48 V DC
額定頻率（F）：50赫茲
60赫茲
直流赫茲
輸出：2 C / O（SPDT）聯系人
終端類型：螺絲端子
額定工作電流ac-12（伊江）：（230 V）4
額定工作電流AC-15（伊江）：（230 V）3
額定工作電流DC-12（伊江）：（24 V）4
額定工作電流的DC - 13（伊江）：（24 V）2
最小開關容量：12伏
10毫安
額定沖擊耐受電壓（Uimp）：輸入電路4 kV
輸出電路1 /輸出電路4 2伏
額定絕緣電壓（UI）：輸入電路/輸出電路500 V
輸出電路1 /輸出電路300 2 V
防護等級：外殼”
端子IP20
過電壓類別：III
污染程度：3
短路保護裝置：輸出電路NC F型熔斷器6
輸出電路無F型熔斷器10
電壽命：ac-12 100000周期
機械耐久性：30000000周期
連接能力：靈活的套圈1X 0.5…2.5毫米2
靈活的套圈2x 0.5…1.5毫米2
柔性絕緣套圈1X 0.5…2.5毫米2
柔性絕緣套圈2x 0.5…1.5毫米2
靈活的1X 0.5…2.5毫米2
柔性2x 0.5…1.5毫米2
剛性1X 0.5…4毫米2
剛性2x 0.5…2.5毫米2
擰緊力矩：0.6…0.8 N
線剝離長度：8毫米
安裝位置：任何
安裝在DIN導軌：th35-15（35 x 15毫米安裝軌道）根據IEC 60715
th35-7.5（35 x 7.5毫米安裝軌道）根據IEC 60715
標準：IEC / EN 61812-1
UL 508
CAN / CSA C22.2 14
環境的
環境空氣溫度：操作- 40…60°C
存儲- 40…85°C
RoHS狀態：繼歐盟指令2011／65／EC
UL / CSA技術
最大工作電壓UL / CSA：輸出電路300伏交流
觸點額定UL / CSA：B300
連接能力UL / CSA：靈活的1x 18-14 AWG
靈活的2x 18-16 AWG
剛1x 20-12 AWG
剛2x 20-14 AWG
擰緊力矩UL / CSA：7.08·LB
證書和聲明（文檔號）
CB證書：cb_dk-5903-m1
CCC證書：ccc_2007010303255979
證書：culus508_20110711-e140448a規
數據表，技術信息：2cdc111123d0201
符合性聲明：1svd981008-0000 CE
證書：eac_ru_c-de.me77.b.02016 EAC
GL證書：gl_36671-11hh
rmrs_12.04010.250 RMRS證書：
信息：1svd981001-4400 RoHS
指導手冊：1svc730020m0000
分類
對象分類代碼
e-nummer：e4033108
東突4：ec001439 -繼電器
東突5：ec001439 -繼電器
東突6：ec001439 -繼電器
內聯網：7 27371790
