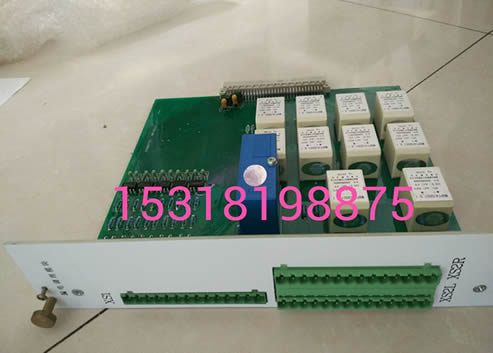

君子喻于義，小人喻于利，KJZ11-ZHB調理模塊無欲速，無見小利，咨詢電話185 5375 6976
即，在用戶程序執行過程中，只有輸入點在I/O映象區內的狀態和數據不會發生變化，而其他輸出點和軟設備在I/O映象區或系統RAM存儲區
內的狀態和數據都有可能發生變化，而且排在上面的梯形圖，其程序執行結果會對排在下面的凡是用到這些線圈或數據的梯形圖起作用；相
反，排在下面的梯形圖，其被刷新的邏輯線圈的狀態或數據只能到下一個掃描周期才能對排在其上面的程序起作用。
輸出刷新階段
當掃描用戶程序結束后，PLC控制器就進入輸出刷新階段。在此期間，CPU按照I/O映象區內對應的狀態和數據刷新所有的輸出鎖存電路，再經
輸出電路驅動相應的外設。這時，才是PLC控制器的真正輸出。
同樣的若干條梯形圖，其排列次序不同，執行的結果也不同。另外，采用掃描用戶程序的運行結果與繼電器控制裝置的硬邏輯并行運行的結
果有所區別。當然，如果掃描周期所占用的時間對整個運行來說可以忽略，那么二者之間就沒有什么區別了。
一般來說，PLC控制器的掃描周期包括自診斷、通訊等，如下圖所示，即一個掃描周期等于自診斷、通訊、輸入采樣、用戶程序執行、輸出刷
新等所有時間的總和。
應用領域
編輯
c 來自接地系統混亂時的干擾
接地是提高電子設備電磁兼容性（EMC）的有效手段之一。正確的接地，既能抑制電磁干擾的影響，又能抑制設備向外發出干擾；而錯誤的接地，反而會
引入嚴重的干擾信號，使PLC系統將無法正常工作。
PLC控制器控制系統的地線包括系統地、屏蔽地、交流地和保護地等。接地系統混亂對PLC控制器系統的干擾主要是各個接地點電位分布不均，不同接地點
間存在地電位差，引起地環路電流，影響系統正常工作。例如電纜屏蔽層必須一點接地，如果電纜屏蔽層兩端A、B都接地，就存在地電位差，有電流流過
屏蔽層，當發生異常狀態如雷擊時，地線電流將更大。
此外，屏蔽層、接地線和大地有可能構成閉合環路，在變化磁場的作用下，屏蔽層內有會出現感應電流，通過屏蔽層與芯線之間的耦合，干擾信號回路。
若系統地與其它接地處理混亂，所產生的地環流就可能在地線上產生不等電位分布，影響PLC控制器內邏輯電路和模擬電路的正常工作。PLC控制器工作的
邏輯電壓干擾容限較低，邏輯地電位的分布干擾容易影響PLC控制器的邏輯運算和數據存貯，造成數據混亂、程序跑飛或死機。模擬地電位的分布將導致測
量精度下降，引起對信號測控的嚴重失真和誤動作。
系統內部干擾
目前，PLC控制器在國內外已廣泛應用于鋼鐵、石油、化工、電力、建材、機械制造、汽車、輕紡、交通運輸、環保及文化娛樂等各個行業，
使用情況大致可歸納為如下幾類
