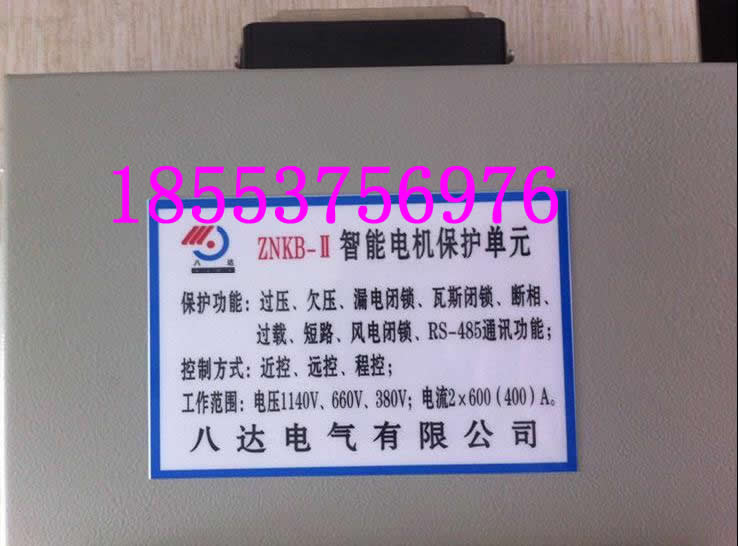

上善若水，水善利萬物而不爭，ZNKB-II智能控制保護單元浩大無盡，咨詢電話185 5375 6976.
過載電流與延時時間的反時限特性符合下表一：
表一：過載反時限表
延時時間
過載電流 整 定 位 置
1 2 3 4
1.05×Ie ∞ ∞ ∞ ∞
1.20×Ie 10'-20' 20'-30' 30'-40' 40'-60'
1.50×Ie 90"-110" 110"-130" 130"-150" 150"-180"
2.00×Ie 45"-55" 55"-65" 65"-75" 75"-90"
4.00×Ie 14"-20" 20"-25" 25"-30" 30"-45"
6.00×Ie 8"-11" 8"-11" 11"-14" 11"-14"
其中 Ie 代表饋電開關上整定的額定電流，根據(jù)負載的額定電流大小整定，若額定電流Ie檔位整定在80A檔 ，則2.00×Ie代表負載實際運行
電流為饋電開關上整定的額定電流的二倍。即當負載電流超過2.00×80 A 時讀上表，若延時檔位整定在2檔 則跳閘時間表上值為55"-65"，位置在上表
帶下畫線的粗字處。
4、短路保護
短路電流整定分檔可調。標稱值分別為饋電開關額定電流Ie值的：7倍、8倍、9倍、10倍、11倍、12倍。精度為±8%。
短路動作時間：從出現(xiàn)短路信號至確認無誤后發(fā)出保護信號，小于O.1秒。
大于10倍額定電流整定值實行無壓釋放保護，動作時間小于0.1秒。
5、選擇性漏電保護
5.1、動作值
只有保護器整定在分開關的位置時才有選擇性漏電保護，其動作值為：5 KΩ～20KΩ(針對1140V)、5 KΩ～13KΩ(針對660V)和3 KΩ～7KΩ(針對380V)。
