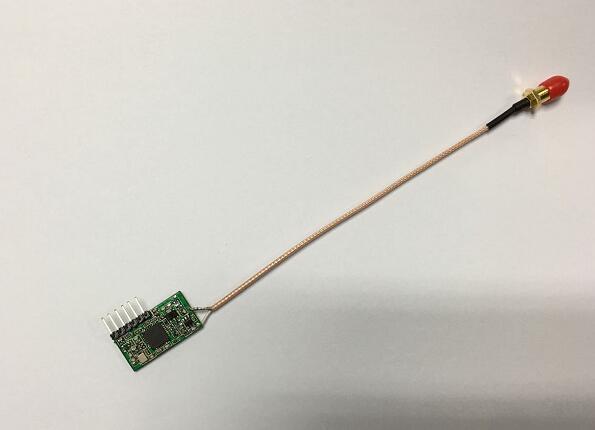

一、LX-500U概述：
LX-500U無線通信模塊是深圳前海聯訊技術有限公司采用高效FEC前向糾錯技術結合高性能的無線射頻IC, 以及高速微處理器相結合開發出的一款高品質無線通信模塊。無線發射功率100mW，傳輸距離可達800m。
LX-500U無線通信模塊可與同系列的LX-U10、LX-U100、LX-U1000、LX-U5000等模塊互相組網通訊。
LX-500U無線通信模塊具有較強的抗干擾能力， 全透明傳輸， 體積小，功耗低，傳輸距離遠等特點，客戶使用時不需要任何編碼技術。
二、LX-500U主要應用領域：
LX-500U無線通訊模塊已廣泛應用于水、電、氣三表、醫療設備、無線吊稱、無線衡器、無線排隊機、智能樓宇、貨場物流、防盜報警、智能儀器儀表、無功補償、智能教學設備、體質檢測智能設備、建筑測量設備、汽車黑匣子、家庭電器、燈光智能控制、無線POS、PDA、智能終端、倉儲物流、激光槍、條碼閱讀器、點對多點無線組網。
三、LX-500U功能特點：
載波頻率：400MHz， 433MHz， 450MHz，470MHz，等 ISM頻點；
8個通訊信道，也可根據客戶要求擴展；
傳輸數率：1200、2400、4800、9600、19200bps；
數據格式：8N1/8E1/8O1(也可提供其它格式，如9位數據位)；
收發一體，半雙工工作模式；
低功耗；
工作溫度： -35℃ ～ +75℃(工業級)；
天線阻抗：50Ω（標配為SMA，可定制）；
符合EN 300220 and ARIB STD-T67標準。
供電電源： DC 5V (可根據用戶要求定制)；
輸出功率： ≤50mW；(可根據用戶要求定制)
接收電流： <20mA(TTL接口)；
接收靈敏度：-120dBm (1200bps) ;
-115dBm (9600bps)
發射電流： <40mA；
休眠電流： <30uA；
傳輸距離：800m 以上(BER=10-5@9600bps,標配10cm天線，空曠地，天線高度1.5m)；
1Km 以上(BER=10-5@1200bps,標配10cm天線，空曠地，天線高度1.5m)；
外型尺寸： 28mm×15mm×6mm (不包括天線接頭 )。
四、LX-U500使用方法：
1：外型尺寸
2、接口定義：
|
|
接口名稱 |
功能描述 |
I/O |
電平 |
備注 |
|
1 |
GND |
電源地 |
- |
|
|
|
2 |
VCC |
電源(DC) |
- |
5 V |
|
|
3 |
RXD/TTL |
數據接收（TTL電平） |
I |
TTL |
|
|
4 |
TXD/TTL |
數據發射（TTL電平） |
O |
TTL |
|
|
5 |
SLEEP |
休眠控制 |
- |
TTL |
低電平有效 |
3、軟件設置：（用戶可以通過PC軟件設置信道、接口數率等相關信息）
|
信道號 |
信道頻率 |
信道號 |
信道頻率 |
信道號 |
信道頻率 |
信道號 |
信道頻率 |
|
1 |
429.0325MHZ |
2 |
430.0325MHZ |
3 |
431.0325MHZ |
4 |
432.0325MHZ |
|
5 |
433.0325MHZ |
6 |
434.0325MHZ |
7 |
435.0325MHZ |
8 |
436.0325MHZ |
五、LX-500U主要技術指標：
|
調 制 方 式 |
FSK/GFSK |
|
工 作 頻 率 |
400MHZ--470MHZ |
|
發 射 功 率 |
100mW（可根據客戶要求定制） |
|
接收靈敏度 |
-120dbm(1200bps);-115dbm(9600bps) |
|
發 射 電 流 |
<40mA |
|
接 收 電 流 |
<20mA |
|
休 眠 電 流 |
<20uA |
|
信 道 速 率 |
1200/2400/4800/9600/19200Bit/s用戶可設 |
|
串 口 速 率 |
1200/2400/4800/9600/19200/38400Bit/s用戶可設 |
|
收發轉換時間 |
<10ms |
|
接口數據格式 |
8E1/8N1/8O1(也可提供其它格式，如9位數據位) |
|
工 作 電 源 |
5±0.5V（RS232/RS485/TTL），2.7~3.6V（TTL可定制） |
|
工 作 溫 度 |
-35℃~+75℃(工業級) |
|
工 作 濕 度 |
10%～90%相對濕度,無冷凝 |
|
外 形 尺 寸 |
47mm×26mm×10mm (不包括天線接頭 ) |
|
互 通 型 號 |
LX-U10、LX-U100、LX-U1000、LX-U2000、LX-U5000 |
附件
1、天線配置：
2、標準配置：
1、LX-500U無線傳輸模塊一只。
2、6pin 扁平聯接線一條。
3、鞭狀天線一支（約10cm）
注意：
1、為達到最好的通訊效果，請盡量使用紋波系數較小的電源，電源的最大電流應該大于模塊最大電流的1.5倍。
2、此模塊只提供TTL接口
3、傳輸數率分為：接口數率：用戶可通過LX PC軟件更改;
空中數率：空中數率需要用戶在定貨時說明。
常見問題分析：
|
常見問題解答 |
|
|
故障現象 |
故障原因和排除方法 |
|
設備之間 不能通訊 |
檢查電源是否安全連接 |
|
檢查兩端的頻率是否一致 |
|
|
檢查兩端的通訊空中速率，校驗是否一致 |
|
|
檢查兩端模塊休眠腳是否控制 |
|
|
檢查模塊是否已損壞 |
|
|
距離近 |
通訊環境是否惡劣，天線是否被屏蔽 |
|
檢查電源是否匹配，電壓與電流是否足夠大 |
|
|
現場是否存在同頻或強磁大功率設備，更換信道或遠離干擾源 |
|
|
模塊與PC不通 |
檢查電源是否安全連接 |
|
檢查TTL 轉RS232 轉換器是否損壞、是否供上電源 |
|
|
檢查轉換器、模塊、PC 機之間的連線是否正確 |
|
|
檢查工作信道、頻率、接口速率、空中速率等參數是否一致 |
|
|
檢查電源紋波系數是否較大，更換電源 |
|
