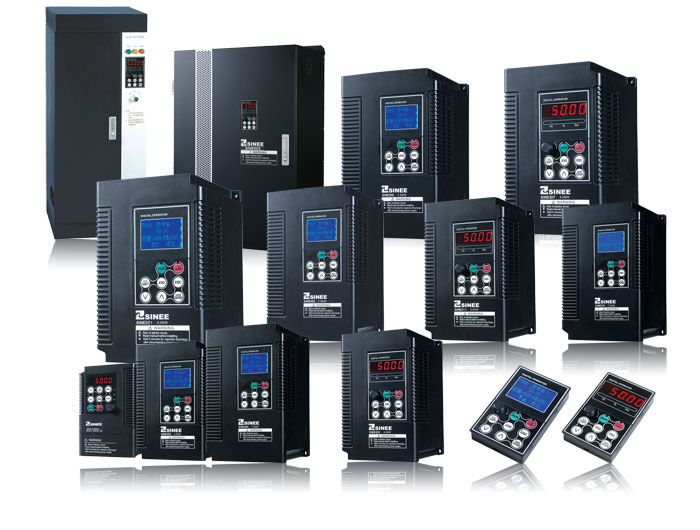

EM360系列風機、水泵專用變頻器是正弦電氣推出的輕載型變頻器。該產品可用于風機、水泵、擠塑機等輕載型應用場合。
■ 基于矢量解耦的矢量化VF控制，穩態性能與標準矢量控制效果一樣；
■ 自動搜索電機轉速，平滑無沖擊轉速追蹤；
■ 自動抑制電機的沖擊負載，保證電機無故障連續運行。
■ 支持線性加減速和S曲線加減速兩種模式。
■ 變頻器自主進入相應的過壓失速和過流失速最佳調節狀態，能更好地控制變頻器輸出的電流和電壓。
■ 采用雙核CPU控制，較單核CPU性能和穩定性有大幅改善。
|
項目 |
規范 |
|
|
電源 |
額定電源電壓 |
三相380V±20%，50～60Hz±5%，電壓失衡率<3% |
|
輸出 |
最大輸出電壓 |
最大輸出電壓與輸入電源電壓相同 |
|
最大過載電流 |
120% 額定電流1分鐘 |
|
|
基本控制功能 |
驅動方式 |
V/F開環控制、無PG矢量方式0、無PG矢量方式1 |
|
輸入方式 |
頻率（速度）輸入、力矩輸入 |
|
|
啟停方式 |
鍵盤、控制端子（二線控制、三線控制）、RS485 |
|
|
頻率控制范圍 |
0.00～600.00Hz |
|
|
輸入頻率分辨率 |
數字輸入：0.01Hz 模擬輸入：最大頻率的0.1% |
|
|
調速范圍 |
1:50（空間矢量VF）、1:100（無PG矢量SVC） |
|
|
速度控制精度 |
±0.2%額定同步轉速 |
|
|
加、減速時間 |
0.01秒～600.00秒/0.01分～600.00分 |
|
|
電壓/頻率特性 |
額定輸出電壓20%～100%可調，基頻20Hz～600Hz可調 |
|
|
轉矩提升 |
自動轉矩提升、固定轉矩提升曲線、自定義V/F曲線可選 |
|
|
啟動力矩 |
120%/1Hz（空間矢量VF）、120%/0.5Hz（無PG矢量SVC） |
|
|
力矩控制精度 |
±8%（無PG矢量1）額定力矩 |
|
|
輸出電壓自調整 |
AVR功能有效時，輸入電壓變化，輸出電壓基本保持不變 |
|
|
電流自動限幅 |
自動限定輸出電流，避免頻繁過流跳閘 |
|
|
直流制動 |
制動頻率：0.1～60Hz 制動時間：0～30S 制動電流：0～150%額定電流 |
|
|
信號輸入源 |
通訊、模擬電壓、模擬電流、多段速、簡易PLC及其組合 |
|
|
特殊功能控制 |
休眠、喚醒功能 |
實現休眠、喚醒功能，滿足水泵應用的節能要求 |
|
輸入 輸出 功能 |
參考電源 |
10V/20mA |
|
端子控制電源 |
24V/150mA |
|
|
數字輸入端子 |
7路數字可編程輸入端子 |
|
|
模擬輸入端子 |
4路模擬輸入：2路電壓源0～10V輸入， 2路電流源0～20mA輸入 |
|
|
數字輸出端子 |
2路開路集電極輸出，1路繼電器輸出，均可編程。集電極輸出最大輸出電流50mA；繼電器觸點容量 250VAC/3A或30VDC/1A， 動作時EA-EC閉合、EB-EC斷開 |
|
|
模擬輸出端子 |
2路可編程模擬輸出端子，可輸出0～10V或0～20mA |
|
|
鍵盤 顯示 |
LED顯示 |
LED數碼管顯示變頻器的相關信息 |
|
參數拷貝 |
可上傳和下傳變頻器的代碼信息，實現快速參數復制 |
|
|
保護 |
保護功能 |
短路、過流、過載、過壓、欠壓、缺相、過熱、外部故障等 |
|
使用 條件 |
安裝場所 |
室內，海拔低于1千米，無塵、無腐蝕性氣體和無日光直射 |
|
適用環境 |
-10℃～+40℃,20%～90%RH(無凝露) |
|
|
振動 |
小于0.5g |
|
|
儲存環境 |
-25℃～+65℃ |
|
|
安裝方式 |
壁掛式，落地電控柜式，穿墻式 |
|
|
防護等級 |
IP20 |
|
|
冷卻方式 |
強迫風冷 |
|
