| 產品特征 | ||||||||||||

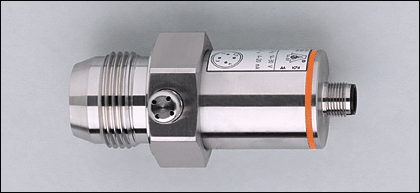

| 電子壓力傳感器 | ||||||||||||
| 接插件 | ||||||||||||
| 齊平安裝 | ||||||||||||
| 可設定零點和測量范圍值 | ||||||||||||
| 通過EPS接口可選 | ||||||||||||
| G 1 A密封錐面 | ||||||||||||
| 系統接口: G 1 A密封錐面 | ||||||||||||
| 模擬量輸出 | ||||||||||||
| 測量范圍: -0.13...2.50 bar / -1.8...36.3 psi / -13...250 kPa | ||||||||||||
| 使用范圍 | ||||||||||||
| 應用范圍 |
壓力: 相對壓力 衛生系統、粘性介質及帶懸浮粒子的液體 液體和氣體 |
|||||||||||
| 抗壓強度 | 20 bar | 290 psi | 2000 kPa | |||||||||
| 爆破壓力(最低) | 50 bar | 725 psi | 5000 kPa | |||||||||
| 介質溫度 [°C] | -25...80 | |||||||||||
| 電氣數據 | ||||||||||||
| 電氣設計 | 2線DC ; 3線DC | |||||||||||
| 工作電壓 [V] | 14...30 DC | |||||||||||
| 絕緣電阻 [MΩ] | > 100 (500 V DC) | |||||||||||
| 防護等級 | III | |||||||||||
| 反相保護 | 是 | |||||||||||
| 輸出 | ||||||||||||
| 輸出 | 模擬量輸出 | |||||||||||
| 輸出功能 | 4...20 mA 模擬 | |||||||||||
| 過載保護 | 是 | |||||||||||
| 模擬量輸出 | 4...20 mA | |||||||||||
| 負載最大值 [Ω] | 最大值(Ub - 13 V) / 20 mA; 550 當Ub = 24 V | |||||||||||
| 測量/設定范圍 | ||||||||||||
| 測量范圍 | -0.13...2.50 bar | -1.8...36.3 psi | -13...250 kPa | |||||||||
| 設定范圍 | ||||||||||||
| 測量值起點, ASP | -0.13...1.88 bar | -1.8...27.2 psi | -13...188 kPa | |||||||||
| 測量值終點, AEP | 0.50...2.50 bar | 7.3 ...36.3 psi | 50...250 kPa | |||||||||
| 設定步距 | 0.01 bar | 0.1 psi | 1 kPa | |||||||||
| 出廠設定 | ASP = 0.0 bar; AEP = 2.50 bar | |||||||||||
| 精度/偏差 | ||||||||||||
|
精度/偏差 (測量范圍值的%) Turn down 1:1 |
||||||||||||
| 特征曲線偏差 *) | < ± 0.6 | |||||||||||
| 線性 | < ± 0.5 | |||||||||||
| 遲滯 | < ± 0.1 | |||||||||||
| 重復精度 **) | < ± 0.1 | |||||||||||
| 長時間穩定性 ***) | < ± 0.1 | |||||||||||
| 溫度系數(TEMPCO) 溫度范圍內0...80° C (測量范圍值的%每10K) | ||||||||||||
| 零點的最大溫度系數 | < ± 0.1 | |||||||||||
| 測量范圍值的最大溫度系數 | < ± 0.2 | |||||||||||
| 反應時間 | ||||||||||||
| 反應時間模擬量輸出 [ms] | 3 | |||||||||||
| 環境條件 | ||||||||||||
| 環境溫度 [°C] | -25...80 | |||||||||||
| 存儲溫度 [°C] | -40...100 | |||||||||||
| 外殼防護等級 | IP 67 | |||||||||||
| 認證/測試 | ||||||||||||
| EMC電磁兼容 |
|
|||||||||||
| 抗沖擊 |
|
|||||||||||
| 抗震 |
|
|||||||||||
| MTTF [年] | 271 | |||||||||||
| 機械技術數據 | ||||||||||||
| 系統接口 | G 1 A密封錐面 | |||||||||||
| 材料(潮濕部件) | 陶瓷 (99.9 % Al2 O3); PTFE; 不銹鋼316L / 1.4435; 表面特性: Ra < 0.4 / Rz 4 | |||||||||||
| 外殼材料 | 不銹鋼 (316S12); PEI; FPM (Viton) | |||||||||||
| 開關動作壽命 | 1億 | |||||||||||
| 重量 [kg] | 0.387 | |||||||||||
| 電氣連接 | ||||||||||||
| 接口 | M12接插件; 鍍金觸點 | |||||||||||
接線
|
||||||||||||
| 注釋 | ||||||||||||
| 注釋 |
|
|||||||||||
| 包裝單位 [件] | 1 | |||||||||||
