| 產品特征 | ||||||||||||||||||||||||||

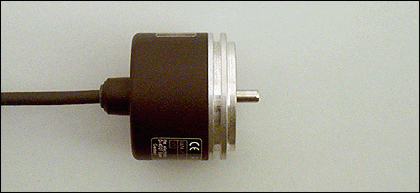

| 實心軸編碼器 | ||||||||||||||||||||||||||
| TTL(RS422 長線驅動)輸出20 mA | ||||||||||||||||||||||||||
| 帶接插件的電纜 | ||||||||||||||||||||||||||
| 同步法蘭 | ||||||||||||||||||||||||||
| 分辨率 2500 | ||||||||||||||||||||||||||
| 電氣數據 | ||||||||||||||||||||||||||
| 工作電壓 [V] | 5 DC ± 0.5 | |||||||||||||||||||||||||
| 電流損耗 [mA] | 150 | |||||||||||||||||||||||||
| 相位偏差A(yù)和B [°] | 90 | |||||||||||||||||||||||||
| 開關頻率 [kHz] | 300 | |||||||||||||||||||||||||
| 脈沖圖 |
|
|||||||||||||||||||||||||
| 輸出 | ||||||||||||||||||||||||||
| 輸出功能 | TTL(RS422 長線驅動)輸出20 mA | |||||||||||||||||||||||||
| 測量/設定范圍 | ||||||||||||||||||||||||||
| 編碼器 | ||||||||||||||||||||||||||
| 分辨率 | 2500 | |||||||||||||||||||||||||
| 機械技術數據 | ||||||||||||||||||||||||||
| 機械速度最大值 [1/min] | 12000 | |||||||||||||||||||||||||
| 啟動扭矩 [Ncm] | < 1 (20 °C) | |||||||||||||||||||||||||
| 最大的軸負載 (軸末端) [N] | 軸向10; 徑向20 | |||||||||||||||||||||||||
| 軸, 材料 [mm] | Ø 6, 鋼 (1.4104) | |||||||||||||||||||||||||
| 抗震 | 10 g (55...2000 Hz) | |||||||||||||||||||||||||
| 抗沖擊 | 100 g (6 ms) | |||||||||||||||||||||||||
| 外殼材料 | 鋁 | |||||||||||||||||||||||||
| 重量 [kg] | 0.546 | |||||||||||||||||||||||||
| 環境條件 | ||||||||||||||||||||||||||
| 允許最大的相對空氣濕度 [%] | max. 98 | |||||||||||||||||||||||||
| 環境溫度 [°C] | -30...100, -30 °C用于固定鋪設的電纜 | |||||||||||||||||||||||||
| 存儲溫度 [°C] | -30...100 | |||||||||||||||||||||||||
| 外殼防護等級 | IP 64 | |||||||||||||||||||||||||
| 電氣連接 | ||||||||||||||||||||||||||
| 接口 | PUR電纜 / 2 m; 帶插座軸向的; 易福門1000.2 | |||||||||||||||||||||||||
接線
|
||||||||||||||||||||||||||
| 注釋 | ||||||||||||||||||||||||||
| 包裝單位 [件] | 1 | |||||||||||||||||||||||||
