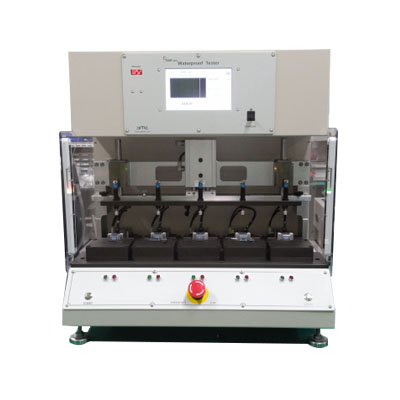

手機防水卡托氣密性檢測儀器WPT OBET3.5JIG設置和拆卸
1) Knob 4個逆時針方向轉動去除后 把設備的 Jig 安裝部設置的塑料版
(Acrylic Plate)去除。
2) 設備中的 Hose管 Jig 下盤中的 Nipple完全插入即可.
3) Jig Plate固定的4個螺栓向右轉兩周后擰開然后在用4個螺栓 下盤的Jig
不要完全固定向左轉兩周解開固定。
4) Jig 上盤的 Guide Hole 2個設備的連接口 Guide Pin 連接后固定Jig上盤
5) 下列一樣順序安裝 Jig.
① Test 畫面上端有設定圖按 雙擊即可, Password 顯示輸入4位數密碼。
② 進入設定畫面設定 “AIR OFF” Key Click .
③ “AIR OFF” Key 部分 Click 畫面上顯示“AIR OFF 中.請稍等的提示設備上部會制動下滑。.
壓力版完全下滑的話 Jig 上盤的Guide Pin 4個 Jig 下盤 Guide Pin Hole에 可連接調整。
Jig Plate的固定螺栓4個 中的前面兩個完全擰緊。
Jig 下盤的 4個固定螺栓 調整到完全不動程度擰緊4個螺栓。
6) Jig 安裝完畢后,在設定畫面上“
”點擊 Icon Click話上盤會自動上升.
7) Jig Plate的4個螺栓中后面2個螺栓完全擰緊后 .Jig 下盤固定的4個螺栓完全擰緊即可.
8) 在設備出來的 Side Hose Jig 下盤 Side的Nipple連接即可.
9) Jig 拆卸方式是和下列一樣.
① Jig 上盤拆卸和下列圖片一樣用一只手端住上盤Jig下壓 Jig Detach Plate來分離上盤Jig .
② Jig 下盤Side的 Nipple藍色部分按住 Nipple Hose完全分離.
③ Jig 下盤分離方式是把 固定下盤的4個螺栓擰開即可.
手機防水卡托氣密性檢測儀器WPT OBET3.5檢查項目
1.汽車Camera Lens
4.防水，防塵要求的小型產品。
：I/O Connector，Speaker，Receiver，Ear-jack等。
