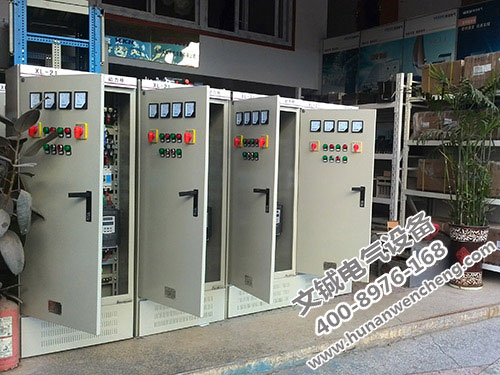

變頻控制柜設計要求規(guī)范
1、總則：變頻控制柜的設計安裝，設計者不僅應考慮變頻控制柜的正常工作條件，還要考慮可能發(fā)生的故障條件、可預見的誤操作以及諸如溫度、污染、濕度、電網電源的過電壓、諧波干擾等外界影響。做到結構美觀、體積盡量小，以便運輸。
2、柜體要求：
(1)控制柜安裝方法：壁掛式、落地式。
(2)控制柜拖動電機的數量：一拖一，一拖多。
(3)工頻與變頻切換方式：工頻與變頻工作互為備用，故障時自動或手動切換。(4)控制柜的控制方式：手動/自動、本地/遠程、通訊組網。
(5)控制柜的隔離：前后端方便安裝噪聲濾波器、加裝直流濾波器、輸出電抗器。
3、變頻控制柜設計布局的要求：
(1)確?？刂乒裰械乃性O備接地良好，使用短和粗的接地線連接到公共接地點或接地母排上。連接到變頻器的任何控制設備要與其共地，同樣也要使用短和粗的導線接地。最好采用扁平導體(例如金屬網)，因其在高頻時阻抗較低。
(2)控制柜低壓單元，繼電器，接觸器使用熔斷器加以保護;當變頻器到電機的連線超過100m時。
(3)控制柜應設置地線排組(pe)。
(4)如果客戶對諧波要求比較嚴格的場合，可以采用emc濾波器減小輻射干擾。
(5)對螺釘過孔、邊緣及表面的毛刺、尖鋒應打磨平整后再涂敷導電膏。
(6)充電電阻需加溫度控制，避免直流接觸器斷路時主電流通過充電電阻。
(7)接線端子和進出的電纜、電線每回路應有標志，標號應完整、清晰、牢固，標號粘貼位置應明確、醒目。
(8)變頻柜門的接地處要加“抓墊”或“菊花墊“，防止因為油漆的問題而接觸不好，而且連接線要盡量短。
(9)二次線的連接(包括螺栓連接、插接、焊接等)均應牢固可靠，線束應橫平豎直、配置堅牢、層次分明、整齊美觀。
(10)控制柜的風道要設計合理，排風通暢，避免在柜內形成渦流，在固定的位置形成灰塵堆積。風扇一般安裝在靠近出風口處，進風風扇安裝在下部，出風風扇安裝在柜體的上部。
(11)根據控制柜內設備的防護等級，需要考慮控制柜防塵以及防潮功能，防止粉塵大量進入變頻器內部。
(12)二次線截面積要求：導線不小于1.0mm2;弱電回路不小于0.5mm2;保護接地線不小于2.5mm2。
(13)應采用鍍鋅帶十字螺栓并有防松裝置，所有的螺栓受力程度應一致。
(14)所有連接導線中間不應有接頭;每個電器元件的接點最多允許接2根線。
(15)二次線應遠離飛弧元件;二次線不得從母線相間穿過。模擬信號的傳輸線和低壓數字信號線應使用屏蔽的雙絞線。
