產品簡介
DQ2722M,DM2722M
DQ2722M,DM2722M
產品價格：￥0
上架日期：2017-04-18 09:34:23
產地：深圳
發貨地：深圳
供應數量：不限
最少起訂：1臺
瀏覽量：171
資料下載：暫無資料下載
其他下載：暫無相關下載
詳細說明

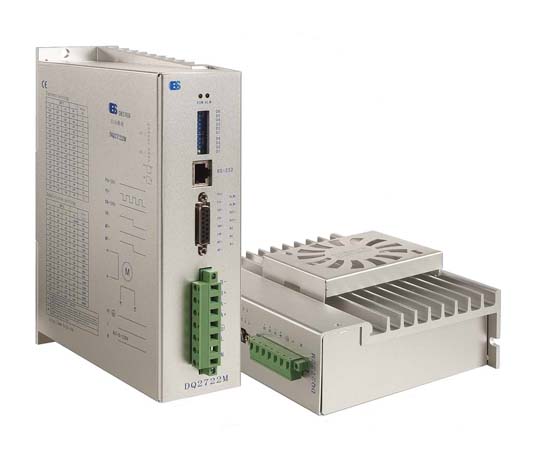

    DQ2722M是基于DSP控制的兩相步進電機驅動器。它是將先進的DSP控制芯片和獨特的控制電路結合一起所構成的新一代全數字步進電機驅動器。驅動電壓為AC110-220V，適配電流在7.0A以下、外徑86-130mm的各種型號的兩相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機運行平穩，幾乎沒有震動和噪音。定位精度最高可達40000脈沖/轉。該產品廣泛應用于雕刻機、中型數控機床、電腦繡花機、包裝機械等分辨率較高的大、中型數控設備上


    命名方式
    DQ----------全數字經濟適用型驅動器
    2 ------------控制兩相步進電機
    7 ----------驅動器輸出相電流7A（有效值）
    22----------電壓值為AC110-220V
    X -----------X＝M：基本功能的驅動器
                 X＝N：根據客戶要求定制程序的驅動器

    特點
    ● 高性能、低價格
    ● 設有16檔等角度恒力矩細分，最高分辨率40000脈沖/轉
    ● 最高反應頻率可達500Kpps
    ● 步進脈沖停止超過100ms時，線圈電流自動減到設定電流的一半
    ● 光電隔離信號輸入/輸出
    ● 驅動電流1.2A/相到7.0A/相分16檔可調
    ● 單電源輸入，電壓范圍：AC110-220V
    ● 相位記憶功能（注：輸入停止超過3秒后，驅動器自動記憶當時電機相位，重新上電或MF信號由低電平變?yōu)楦唠娖綍r(shí)，驅動器自動恢復電機相位）

    電流設定
            驅動器工作電流由DIP-1端子設定，運行電流為正常工作輸出電流設置開關（詳見下表）

    運行電流（A）
    1.2
    1.5
    2.0
    2.3
    2.5
    3.0
    3.2
    3.6
    4.0
    4.5
    5.0
    5.3
    5.8
    6.2
    6.5
    7.0
    D1
    OFF
    OFF
    OFF
    OFF
    OFF
    OFF
    OFF
    OFF
    ON
    ON
    ON
    ON
    ON
    ON
    ON
    ON
    D2
    OFF
    OFF
    OFF
    OFF
    ON
    ON
    ON
    ON
    OFF
    OFF
    OFF
    OFF
    ON
    ON
    ON
    ON
    D3
    OFF
    OFF
    ON
    ON
    OFF
    OFF
    ON
    ON
    OFF
    OFF
    ON
    ON
    OFF
    OFF
    ON
    ON
    D4
    OFF
    ON
    OFF
    ON
    OFF
    ON
    OFF
    ON
    OFF
    ON
    OFF
    ON
    OFF
    ON
    OFF
    ON

    細分設定
            驅動器細分由DIP-2端子設定，共16檔，由6位撥碼開關的前四位分別設定（后兩位為功能設定）。附表如：細分?jǐn)?shù)(脈沖/轉)

    細分?jǐn)?shù)
    200
    400
    800
    1000
    1600
    2000
    3200
    4000
    5000
    6400
    8000
    10000
    12800
    20000
    25600
    40000
    D1
    ON
    ON
    ON
    ON
    ON
    ON
    ON
    ON
    OFF
    OFF
    OFF
    OFF
    OFF
    OFF
    OFF
    OFF
    D2
    ON
    ON
    ON
    ON
    OFF
    OFF
    OFF
    OFF
    ON
    ON
    ON
    ON
    OFF
    OFF
    OFF
    OFF
    D3
    ON
    ON
    OFF
    OFF
    ON
    ON
    OFF
    OFF
    ON
    ON
    OFF
    OFF
    ON
    ON
    OFF
    OFF
    D4
    ON
    OFF
    ON
    OFF
    ON
    OFF
    ON
    OFF
    ON
    OFF
    ON
    OFF
    ON
    OFF
    ON
    OFF
    D5
    		ON, 雙脈沖：PU為正向步進脈沖信號，DR為反向步進脈沖信號
    OFF, 單脈沖：PU為步進脈沖信號，DR為方向控制信號
    D6
    		自動檢測開關（OFF時接收外部脈沖，ON時驅動器內部以30轉/分的速度運行）




    I/O信號

           所有輸入信號均通過光電隔離，為確保內置高速光耦可靠導通，要求提供控制信號的電流驅動能力至少15mA。驅動器內部已串入光耦限流電阻，當輸入信號電壓高于5V時，可根據需要外串電阻R進行限流。

    限流電阻R的阻值選?。?/span>
    當控制器/執行器信號輸出電平為   +5V時：  R1=0， R2=0；
    +12V時： R1=510Ω，R2=820Ω；
    +24V時： R1=1.2KΩ，R2=1.8KΩ。

    輸入信號共陽接法


    輸入信號共陰接法



    差分輸入的時候請按下圖接線


    輸出信號
    驅動器輸出信號通過光耦隔離輸出，驅動電流為最大為50mA。
    RDY，ALM信號輸出


    輸入信號波形時序圖


    ！注意
    1、輸入電壓不能超過交流220V；
    2、輸入控制信號電平為5V，當高于5V時需要接限流電阻；
    3、輸入脈沖信號下降沿有效；
    4、驅動器溫度超過75度時驅動器停止工作，故障指示燈ALM亮，直到驅動器溫度降到50度時，驅動器需要重新上電才能恢復工作。出現過熱保護請加裝散熱器；
    5、過流（負載短路）故障指示燈ALM亮，請檢查電機接線及其他短路故障，排除后需要重新上電恢復；
    6、無電機故障指示燈ALM亮，請檢查電機接線，排除后需要重新上電恢復；


    經濟型/步進電機驅動器（Driver）
    Q2HB34MA，Q2HB34MB
    Q2HB44，   Q2HB44MA，Q2HB44MB，Q2HB44MC，Q2HB44MD
    Q2HB68，   Q2HB68MC，Q2HB68MD，Q2HB68MG，Q2HB68MH
    Q2HB88，   Q2HB613，  Q2HB88M，  Q2HB613M
    Q2HB110，  Q2HB110M
    Q3HB64MA，Q3HB110M，Q3HB220M. MD3722M

    DSP蕊片/型步進電機驅動器（Driver）
    DM245M， DQ254M， DM258M，  DQ258M
    DM278M， DQ278M
    DM2611M，DQ2611M，DM2711M， DQ2711M
    DM2522M，DQ2522M，DM2722M， DQ2722M
    DM356M， DQ356M， DM378M，  DQ378M
    DM3822M，DQ3611M，DM3711M， DQ3711M，DQ3422M
    DM3522M，DQ3522M，DM3722M， DQ3722M，DQ3422M

    二相混合式步進電機 (STEPPING MOTOR)
    BS42HB33-01，BS42HB38-01，BS42HB47-01
    BS57HB41-02，BS57HB51-03，BS57HB56-03，BS57HB76-03
    BS86HB65-04，BS86HB80-04，BS86HB118-06
    BS110HB99-05，BS110HB115-06，BS110HB150-06，BS110HB201-08

    三相混合式步進電機(STEPPING MOTOR)
    BSHB364，BSHB366，BSHB368
    BSHB397，BSHB397-H，BSHB3910，BSHB3910-H，BSHB3913，BSHB3913-H
    BSHB31112，BSHB31115，BSHB31118，BSHB31122
    BSHB31318，BSHB31322，BSHB31325

    日本山洋（SANYO）步進電機(STEPPING MOTOR)
    103H546-0440，103H548-0440，103H549-0440
    103H7123-0440，103H7123-0410，103H7123-0740
    103H7126-0440，103H7126-0710，103H7126-0740
    103H7823-0740103H8221-0941，103H8221-5141，103H8221-5241
    103H8222-0941，103H8222-5141，103H8222-5241
    103H8223-0941，103H8223-5141，103H8223-5241
    103H89222-5241，103H89223-5241

    閉環步進、步進伺服、混合伺服、閉環電機

    閉環驅動器型號：

    CKBH2506（16檔細分可調，電壓DC24-50V、全閉環控制，拒絕丟步）

    CKBH2806（16檔細分可調，電壓DC24-80V、全閉環控制，拒絕丟步）

    CKBH2806-H（16檔細分可調，電壓AC24-80V、全閉環控制，拒絕丟步）

    全閉環電機型號：

    CK2HB5797（力矩2.2Nm,配驅動器CKBH2506）

    CK2HB60112（力矩3.0Nm,配驅動器CKBH2506）

    CK2HB86110（力矩4.5Nm,配驅動器CKBH2806,CKBH2806-H）

    CK2HB86150（力矩8.5Nm,配驅動器CKBH2806,CKBH2806-H）
