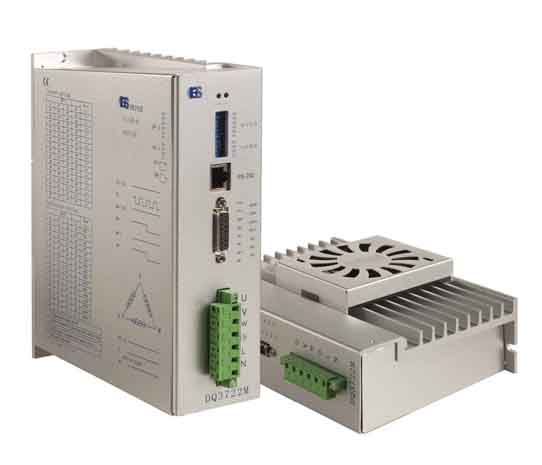

DQ3722M是基于DSP控制的三相步進電機驅動器。它是將先進的DSP控制芯片和三相逆變驅動模塊結合一起所構成的新一代數字步進電機驅動器。驅動電壓為AC110-220V，適配電流在7.0A以下、外徑57-130mm的各種型號的三相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機運行平穩，幾乎沒有震動和噪音，電機在高速時，力矩大大高于二相和五相混合式步進電機。定位精度最高可達60000脈沖/轉。該產品廣泛應用于雕刻機、中型數控機床、電腦繡花機、包裝機械等分辨率較高的大、中型數控設備上。
命名方式
DQ----------全數字經濟適用型驅動器
3 ------------控制三相步進電機
5 ----------驅動器輸出相電流5A（有效值）
22----------電壓值為AC110－220V
X -----------X＝M：基本功能的驅動器
X＝N：根據客戶要求定制程序的驅動器
特點
● 高性能、低價格
● 設有16檔等角度恒力矩細分，最高分辨率60000脈沖/轉
● 最高反應頻率可達500Kpps
● 步進脈沖停止超過100ms時，線圈電流自動減到設定電流的一半
● 光電隔離信號輸入/輸出
● 驅動電流1.2A/相到7.0A/相分16檔可調
● 單電源輸入，電壓范圍：AC110-220V
● 相位記憶功能（注：輸入停止超過3秒后，驅動器自動記憶當時電機相位，重新上電或MF信號由低電平變?yōu)楦唠娖綍r(shí)，驅動器自動恢復電機相位）。
電流設定
驅動器工作電流由DIP-1端子設定，運行電流為正常工作輸出電流設置開關（注：本驅動器電流值為有效值）
細分設定
驅動器細分由DIP-2端子設定，共16檔，由6位撥碼開關的前四位分別設定（后兩位為功能設定）。附表如：細分?jǐn)?shù)(脈沖/轉)
I/O信號
所有輸入信號均通過光電隔離，為確保內置高速光耦可靠導通，要求提供控制信號的電流驅動能力至少15mA。驅動器內部已串入光耦限流電阻，當輸入信號電壓高于5V時，可根據需要外串電阻R進行限流。
限流電阻R的阻值選?。?/span>
當控制器/執行器信號輸出電平為 +5V時： R1=0， R2=0；
+12V時： R1=510Ω，R2=820Ω；
+24V時： R1=1.2KΩ，R2=1.8KΩ。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
經濟型/步進電機驅動器（Driver）
Q2HB34MA，Q2HB34MB
Q2HB44， Q2HB44MA，Q2HB44MB，Q2HB44MC，Q2HB44MD
Q2HB68， Q2HB68MC，Q2HB68MD，Q2HB68MG，Q2HB68MH
Q2HB88， Q2HB613， Q2HB88M， Q2HB613M
Q2HB110， Q2HB110M
Q3HB64MA，Q3HB110M，Q3HB220M. MD3722M
DSP蕊片/型步進電機驅動器（Driver）
DM245M， DQ254M， DM258M， DQ258M
DM278M， DQ278M
DM2611M，DQ2611M，DM2711M， DQ2711M
DM2522M，DQ2522M，DM2722M， DQ2722M
DM356M， DQ356M， DM378M， DQ378M
DM3822M，DQ3611M，DM3711M， DQ3711M，DQ3422M
DM3522M，DQ3522M，DM3722M， DQ3722M，DQ3422M
二相混合式步進電機 (STEPPING MOTOR)
BS42HB33-01，BS42HB38-01，BS42HB47-01
BS57HB41-02，BS57HB51-03，BS57HB56-03，BS57HB76-03
BS86HB65-04，BS86HB80-04，BS86HB118-06
BS110HB99-05，BS110HB115-06，BS110HB150-06，BS110HB201-08
三相混合式步進電機(STEPPING MOTOR)
BSHB364，BSHB366，BSHB368
BSHB397，BSHB397-H，BSHB3910，BSHB3910-H，BSHB3913，BSHB3913-H
BSHB31112，BSHB31115，BSHB31118，BSHB31122
BSHB31318，BSHB31322，BSHB31325
日本山洋（SANYO）步進電機(STEPPING MOTOR)
103H546-0440，103H548-0440，103H549-0440
103H7123-0440，103H7123-0410，103H7123-0740
103H7126-0440，103H7126-0710，103H7126-0740
103H7823-0740103H8221-0941，103H8221-5141，103H8221-5241
103H8222-0941，103H8222-5141，103H8222-5241
103H8223-0941，103H8223-5141，103H8223-5241
103H89222-5241，103H89223-5241
閉環步進、步進伺服、混合伺服、閉環電機
閉環驅動器型號：
CKBH2506（16檔細分可調，電壓DC24-50V、全閉環控制，拒絕丟步）
CKBH2806（16檔細分可調，電壓DC24-80V、全閉環控制，拒絕丟步）
CKBH2806-H（16檔細分可調，電壓AC24-80V、全閉環控制，拒絕丟步）
全閉環電機型號：
CK2HB5797（力矩2.2Nm,配驅動器CKBH2506）
CK2HB60112（力矩3.0Nm,配驅動器CKBH2506）
CK2HB86110（力矩4.5Nm,配驅動器CKBH2806,CKBH2806-H）
CK2HB86150（力矩8.5Nm,配驅動器CKBH2806,CKBH2806-H）
