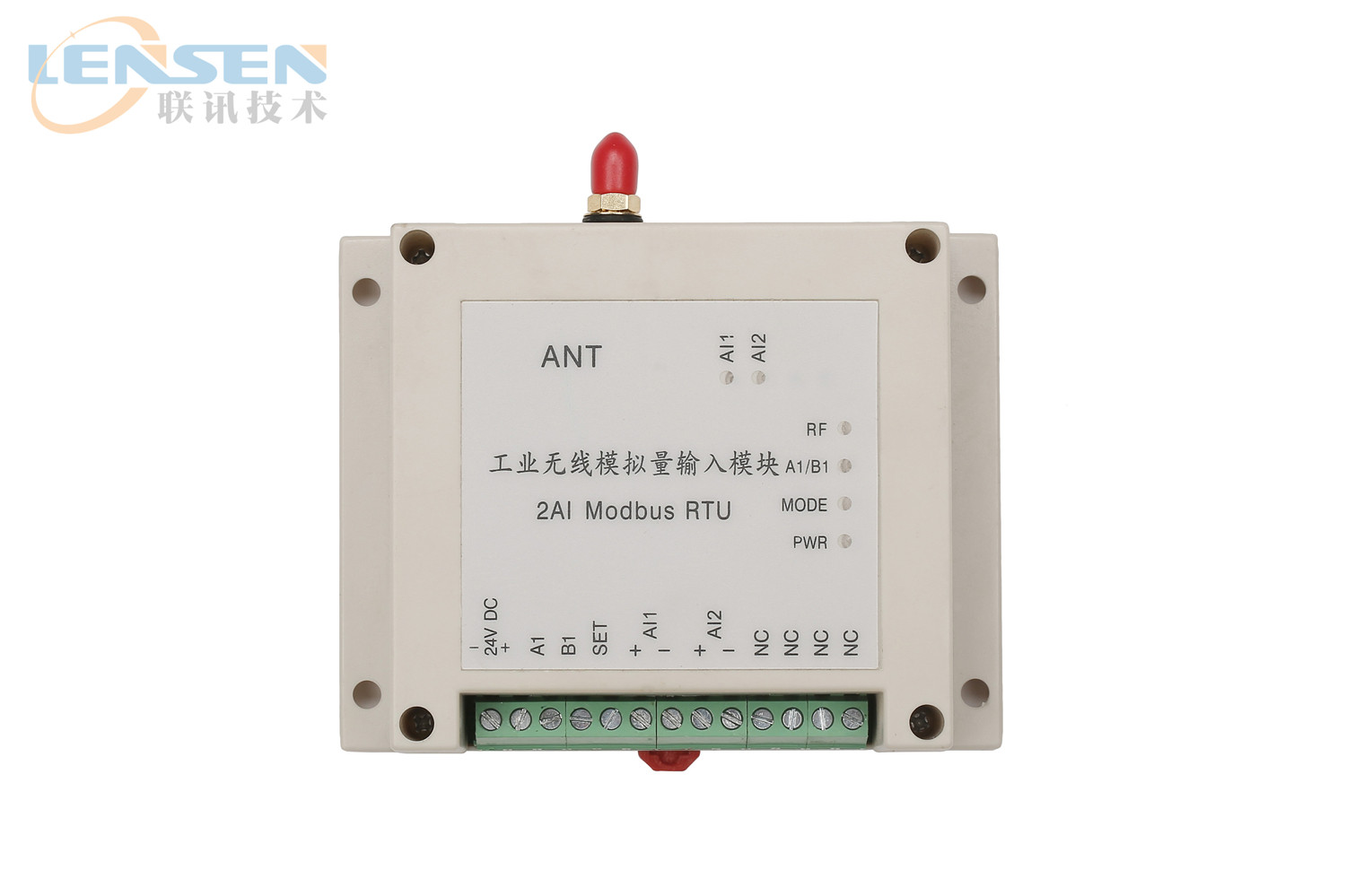

一、LX-RAIO系列無線模擬量采集模塊概述：
LX-RAIO系列無線模擬量采集模塊是深圳前海聯訊技術有限公司自主研發的工業級控制器。支持點對點、點對多點的無線模擬量信號采集與控制的方式，如4-20mA、0-5V、0-10V等電流或電壓信號的無線遠傳，模塊具有收發一體、安裝方便、使用簡單、性價比高、穩定可靠等特點，是原有設備或系統的滑速線，拖曳電纜、滑環等有線信號傳遞的升級最佳選擇產品。
LX-RAIO系列無線模擬量采集模塊目前配置有：2AI、4AI、2AO、4AO等四種配置產品；無線發射功率標準配制有100mW(視距600米)、1000mW(視距3000米)等兩種規格，如需更遠距離，可另選無線配置。
二、LX-RAIO無線模擬量采集模塊主要應用領域：
LX-RAIO系列無線模擬量測控模塊可廣泛用于工業自動化控制中的工廠集中傳感器信號采集、儀表信號傳輸，是液位、流量、壓力、重量、溫度、振動、距離等傳感器的無線數據傳輸?shù)氖走x產品，已廣泛應用在石油、化工、冶金、水處理、環保、空調、醫藥等各行各業。
三、LX-RAIO系列無線模擬量采集模塊產品性能：
|
工 作 頻 率 |
433MHz、470MHz、868MHz、915MHz |
|
|
無 線 功 率 |
100mW（600m）、1000mW(3000m) |
|
|
模擬量點數 |
2AI、4AI、2AO、4AO |
|
|
模擬量輸入類型 |
4-20mA、0-5V、0-10V |
|
|
模擬量輸出類型 |
4-20mA、0-5V、0-10V |
|
|
分辨率 |
24 位 |
|
|
精確度 |
±0.02%或更高 |
|
|
供 電 電 壓 |
9-36V DC 常用24V DC |
|
|
配 置 接 口 |
RS-485 |
|
|
信 道 個 數 |
標配8信道，用戶可撥碼更改，超強衍射穿透能力 |
|
|
天 線 |
標配1.5m小吸盤天線，可購買大吸盤天線 |
|
|
工 作 溫 度 |
-35℃~+75℃(工業級) |
|
|
工 作 濕 度 |
10%～90%相對濕度,無冷凝 |
|
|
外 形 尺 寸 |
2AI、4AI |
115×90×40(mm) |
|
2AO、4AO |
||
|
安 裝 方 式 |
3.5寸標準工業導軌安裝，工業塑料外殼 |
|
四、LX-RAIO系列無線模擬量測控模塊選型表：
|
型號 |
距離 |
I/O配置 |
供電電源 |
配置接口 |
|
LX-RAI02 |
600m、3000m |
2AI |
9-36V DC 建議24V DC |
RS-485 |
|
LX-RAI04 |
4AI |
|||
|
LX-RAO02 |
2AO |
|||
|
LX-RAO04 |
4AO |
