產品簡介

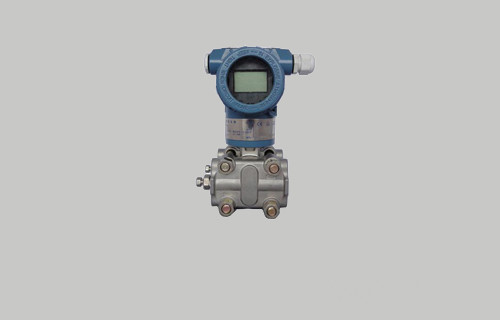

標準型壓力變送器

產品價格：￥800

上架日期：2017-05-02 09:32:24

產地：淮安

發貨地：淮安

供應數量：不限

最少起訂：1只

瀏覽量：121

點擊詢價 QQ洽談

資料下載：暫無資料下載

其他下載：暫無相關下載

詳細說明

標準型壓力變送器

標準型壓力變送器主要用于測量氣體、液體和蒸汽的壓力、負壓力等參數，然后將其轉換成4～20mA.DC信號輸出。標準型壓力變送器的δ室，一側接受被測壓力信號,另一側則與大氣壓力貫通,因此可用于測量表壓力或負壓。

標準型壓力變送器

通用技術性能和參數

    輸出信號：4～20MA.DC二線制（模擬）
              二線制4～20mA直流信號上疊加數字信號，由用戶選擇線性或開方輸出。（智能）
    供電電源：12～45V.DC(詳見負載特性圖)
    負載特性：

    量程比：10：1或100比1
    電源影響：<0.005%輸出量程/V
    負載影響：電源穩定時，無負載影響。
    測量精度：調校量程的±0.1%，±0.2%（標配精度為±0.2%，若選擇其他精度請在訂貨選型時注明。）
    阻    尼：通?？稍?.1至16秒之間可調。
    啟動時間：<2秒，不需預熱
    工作環境：環境溫度 -29～93℃（模擬放大器）
                       -29～75℃（數字/智能放大器）
                       -29～65℃（帶顯示表頭）
             環境濕度 0～95%
    防護特性：防護能力 IP65
    防爆類型：隔爆型 Exd II BT4-6
              本安型 Exia II CT5
    靜壓影響：零位誤差：±0.5%最大量程限值，對于32MPa在管道壓力下通過調零給予校正。
    電磁輻射影響：0.05%最大量程值，接受輻射頻率27～500MHz，試驗場強3V/m。
    指示表(%)：液晶數顯精度±0.2%
    振動影響：任何方向200Hz振動時，±0.05%/g。
    安裝位置：膜片未垂直安裝，可能產生小于0.24KPa的零點誤差，但可通過調零來修正。
    重    量：3.9Kg（不包括附件）

標準型壓力變送器

代號	測量范圍（KPa）
3 4 5 6 7 8 9 0	0 － 1.3～ 7.5 0 － 6.2～ 37.4 0 － 31.1～ 186.8 0 － 117～ 689.5 0 － 345～ 2068 0 － 1170～ 6895 0 － 3450～ 20680 0 － 6895～ 41370

代號	輸出形式
SF S	4～20mA.DC 數字放大器，帶4位LCD數字顯示 4～20mA.DC 智能放大器，并采用HART協議通訊

代號	容室和接頭材質	排氣／排液閥材質
1 2 3 4	碳鋼鍍鉻 316鋼哈氏合金C 蒙耐爾合金	316鋼 316鋼哈氏合金C 蒙耐爾合金

代號	隔離膜片材質
2 3 4 5	316L鋼哈氏合金C 蒙耐爾合金鉭

代號	灌充液種類
無 F	低粘度硅油氟油（惰性液，用于制氧系統）

代號	選用件
M3 B1 B2 B3 D1 D2 不注 C1 C2 C3 d I	數顯指示表 4位LCD數字顯示管裝彎支架（安裝管φ60）板裝彎支架管裝平支架（安裝管φ60）排氣／排液閥裝在容室側面的上部排氣／排液閥裝在容室側面的下部橢圓接頭內螺紋NPT NPT外螺紋接頭 M20×1.5丁字接頭 NPT外螺紋接頭隔爆型，防爆標志ExdⅡBT4-6 本安型，防爆標志ExiaⅡCT5
