ZJGKHG02天然氣制合成氨工段實訓裝置
1、規格：3500×2000×1800mm;
2、電源：220V.50Hz,功率：1kW；
3、工藝：天然氣先經脫硫，然后通過二次轉化，再分別經過一氧化碳變換、二氧化碳脫除等工序，得到的氮?dú)浠旌蠚?，其中尚含有一氧化碳和二氧化碳約0.1％～0.3％（體積），經甲烷化作用除去后，制得氫氮摩爾比為3的純凈氣，經壓縮機壓縮而進入氨合成回路，制得產品氨。

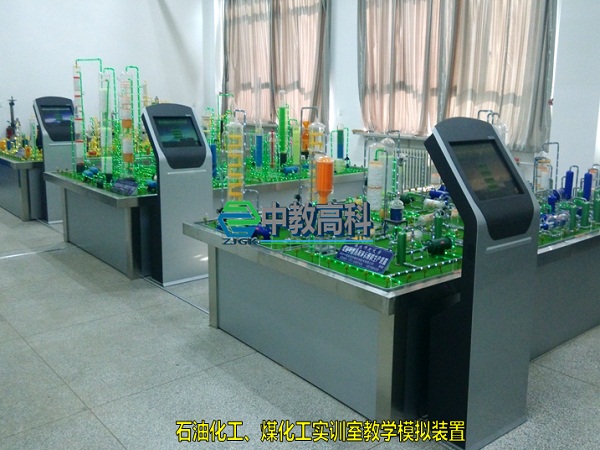

4、說明：裝置采用電動、燈光、立體、標識、色彩等現代化技術；主要反應設備透明立體，水、氣、氨液工質管道采用分色LED燈光工藝流程演示生產過程；帶計算機控制軟件界面流程、語音講解配套
(1)原料氣制備：將天然氣等原料制成含氫和氮的粗原料氣。
(2)凈化：對粗原料氣進行凈化處理，除去氫氣和氮?dú)庖酝獾碾s質，主要包括變換過程、脫硫脫碳過程以及氣體精制過程。
① 一氧化碳變換過程
② 脫硫脫碳過程
③ 氣體精制過程
(3)氨合成
將純凈的氫、氮混合氣壓縮到高壓在催化劑的作用下合成氨。氨的合成是提供液氨產品的工序，是整個合成氨生產過程的核心部分。
