優勢介紹：現在深圳市面上有很多翻新屏廠家，使用舊的玻璃物料，B規的偏光片，生產出來的產品，1：顯示效果差，比如黑色畫面，顯示顏色為灰色，色彩還原度低，人看屏視角稍微偏一點，顏色馬上出現反差，只能正面看。2：產品質量不穩定，剛剛到客戶手里的時候，QC檢測沒有問題，過1-3個月， 產品會陸續出現白屏，花屏，缺線等問題，給客戶產品推向市場帶來很大的阻力。
相信很多客戶都經歷過和用過此類液晶屏，您是否對這樣的液晶屏失望了？
深圳市艾斯迪科技致力于為客戶提供優質液晶屏，我們向客戶保證，1：使用全新玻璃物料生產，使用A規偏光片，顯示效果黑就是黑，保證色彩還原度，保證視角做到最大化，讓您的產品從各個角度看效果都優于同行的產品。2：產品質量，我們與舊屏的根本差別在于物料和工藝，我們所生產出的產品，均提供18個月內免費3包，產品出貨不良率可控制在千分之3以內，保證不會有缺線，花屏，白屏等問題出現在您的產品上面，讓您的產品迅速推向和占領市場！
我們是專業的液晶屏生產廠家，產品不限于店中的展示，店中的液晶屏都是其他客戶大量使用中的產品，不需要開模，直接拿來使用，如果您需要其他類型的排線，接口（muc/rgb等），需要插腳或者焊腳，需要做的和以往使用的一樣接口或者外形，請及時通知我們，會給您定制最好的服務。
另我司可定制電容觸摸屏和單色段碼屏以及黑白點陣屏，請垂詢。
購買我們樣品后，提供免費技術服務，驅動代碼，例程，還可給出具體的顯示方案。
| 產品名稱 | 2.8寸TFT液晶屏 |
| 外觀尺寸 | 50*69.2*4.2mm |
| 顯示尺寸 | 43.2*57.6mm |
| 驅動IC | ILI9325/28//41/NT35702 |
| 接口類型 | MCU 并口 37pin 焊腳 8/16bit |
| 背光類型 | 4*LED 并聯 電壓：2.8--3.3V |
| 功耗 | 4.2--4.95W |
| pin腳間距 | 1mm |
| 分辨率 | 240*320 |
| 觸摸 | 可選 |
| 詳細資料 | 聯系客服索取 |

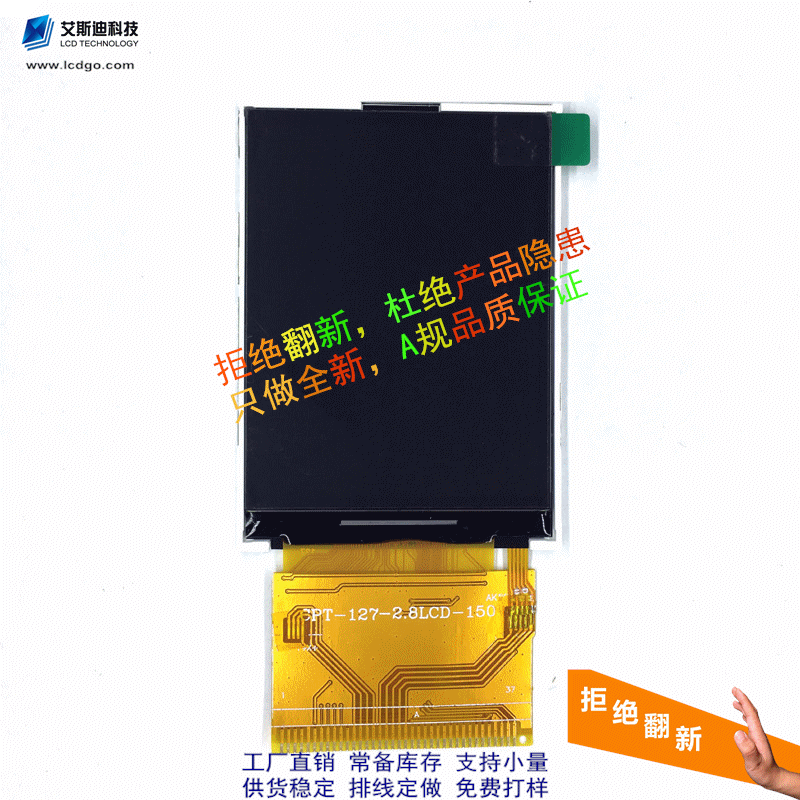

產品手機實拍圖片：
pin腳定義：
| 管腳號 | 符號 | 功能 |
| 1 | DB0 | LCD數據信號線 |
| 2 | DB1 | LCD數據信號線 |
| 3 | DB2 | LCD數據信號線 |
| 4 | DB3 | LCD數據信號線 |
| 5 | GNDE | 地 |
| 6 | VCC1 | 模擬電路電源（+2.5--+3.3V） |
| 7 | /CS | 片選信號低有效 |
| 8 | RS | 指令/數據選擇端，L:指令，H：數據 |
| 9 | /WR | LCD寫控制端，低有效 |
| 10 | /RD | LCD讀控制端，低有效 |
| 11 | NC | 懸空 |
| 12 | X+ | 觸摸屏信號線 |
| 13 | Y+ | 觸摸屏信號線 |
| 14 | X- | 觸摸屏信號線 |
| 15 | Y- | 觸摸屏信號線 |
| 16 | LEDA | 背光LED正極性端 |
| 17 | LEDK1 | 背光LED負極性端 |
| 18 | LEDK2 | 背光LED負極性端 |
| 19 | LEDK3 | 背光LED負極性端 |
| 20 | LEDK4 | 背光LED負極性端 |
| 21 | NC | 懸空 |
| 22 | DB4 | LCD數據信號線 |
| 23 | DB10 | LCD數據信號線 |
| 24 | DB11 | LCD數據信號線 |
| 25 | DB12 | LCD數據信號線 |
| 26 | DB13 | LCD數據信號線 |
| 27 | DB14 | LCD數據信號線 |
| 28 | DB15 | LCD數據信號線 |
| 29 | DB16 | LCD數據信號線 |
| 30 | DB17 | LCD數據信號線 |
| 31 | /RESET | 復位信號線 |
| 32 | VCI | 模擬電路電源（+2.5--+3.3V） |
| 33 | VCC2 | I/O接口電壓（-1.65--+3.3V） |
| 34 | GND | 地 |
| 35 | DB5 | LCD數據信號線 |
| 36 | DB6 | LCD數據信號線 |
| 37 | DB7 | LCD數據信號線 |
產品尺寸圖：
1. 提供液晶屏選型方案
本公司有豐富的液晶使用，生產經驗， 可以幫助用戶建議使用的尺寸，分辨率，接口定義，接 口方式，組裝方式，抗靜電方案，抗干擾方案，強電磁場使用建議等。
2. 提供液晶屏使用方式
根據客戶實際使用需求，給出最恰當?shù)氖褂梅桨福瑢挾?，厚度，帶不帶觸摸，帶哪種觸摸，在各個平臺上的使用須知，會建議使用何種接口，插接還是焊接，粘結方式，固定方式等。
3.提供詳細的技術資料
提供液晶模組規格書/圖紙，驅動ic規格書，廠家建議的驅動代碼，包括初始化，reset時序，設置窗口以及坐標，打點，漢字，圖片的顯示等。
4.提供應用案例
提供51，stm32使用案例程序，以及其他平臺的使用建議。
5.專業工程師在線技術支持
如果沒有液晶使用經驗，盡量聯系工程師來問，會得到耐心的指導，如果使用中出現環境導致的異常，也盡管來探討，知無不言，言無不盡。
