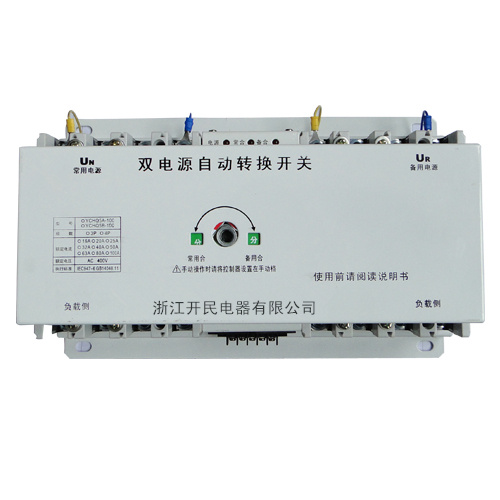

KMQ5A系列末端型雙電源自動轉換開關適用于AC50Hz，額定工作電壓380V，額定工作電流16-630A的雙電源緊急供電系統?？筛鶕?jù)需求進行兩路電源之間的選擇轉換。KMQ5A末端型雙電源轉換開關主要用于銀行、醫院、商場、冶金、高層建筑、軍事設施和消防等不允許斷電的重要場所。
結構型式： 末端型一體式結構，無需外接雙電源控制器。
主要性能： 對常用、備用（或發電機狀態進行檢測，當一路電源出現故障時自動轉換）
兩臺斷路器之間具有可靠的機械和電氣聯鎖裝置，徹底的杜絕了兩臺斷路器同時合閘的可能性。
主要技術參數
1、轉換裝置適用于AC400V電路系統；
2、轉換裝置的額定控制電壓為AC230V；
3、使用類別：A3-33iB；
4、操作壽命（N-R-N）:4000次；
5、轉換動作時間：≤3S，延時時間不可調；
6、返回動作時間：≤3S。
外形及安裝尺寸
主要技術參數
1、轉換裝置適用于AC400V電路系統；
2、轉換裝置的額定控制電壓為AC230V；
3、使用類別：A3-33iB；
4、操作壽命（N-R-N）:4000次；
5、轉換動作時間：≤3S，延時時間不可調；
6、返回動作時間：≤3S。
正常工作條件
◆ 周圍空氣溫度為-5℃~+40℃
◆ 最高溫度+40℃時相對濕度不超過50%，較低溫度時允許有較高的相隨濕度，例如+20℃時為90%，但應考慮到由于溫度變化有可能產生凝露現象
◆ 安裝地點的海拔高度不超過2000m
◆ 類別為Ⅳ類。傾斜度不大于±23°
◆ 污染等級為3級；
◆ 如果上述條件不能滿足時，訂貨時應與制造商協商，本開關用于礦用、海上、石油和核電站時應另行簽訂技術協議
結構特點與功能
KMQ5A型開關切換驅動采用單電機驅動，結構簡單，切換可靠平穩、無噪音、沖擊力小。操作器驅動電機只執行開關轉換瞬時通過電流，穩態工作無需提供工作電流，節能顯著。無溫升發熱、結點熔焊和電機燒毀現象；開關帶有機械聯鎖保護，確保主備電源不會同時接通，保證常用、備用電源工作可靠，互不干涉。開關能帶負荷切換，緊急時可采用手柄進行手動切換。開關有電氣或機械合閘指示，A.T.S控制電源均引自主備電源交流220V(無須另加控制電流)
智能控制器同時提供帶有失壓、斷相控制、欠壓、延時控制、發電機控制、消防復位、反饋信號等多種功能，且抗干擾能力強；具有自投自復、自投不自復、互為備用三種工作模式；具有常用電源合、備用電源分；常用電源分、備用電源合；常用電源分；備用電源分三種穩定工作狀態
安裝方便，控制回路采用接插式端子連接
可用專用手柄在手動狀態下進行手動轉換
