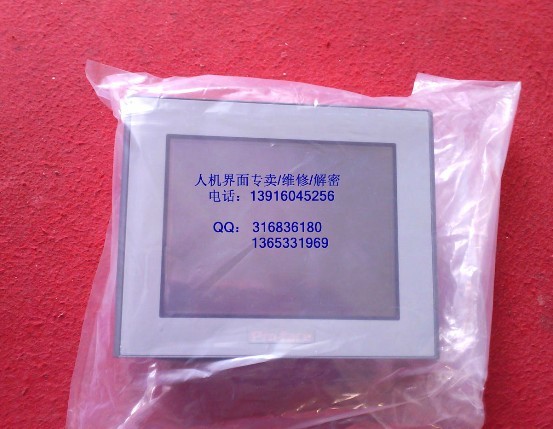

| 型號(全球代碼) | GP2301-LG41-24V (PFXGP2301LD) →替換機型 |
||
|---|---|---|---|
| 顯示屏類型 | 單色LCD | ||
| 顯示顏色 | 黑白(2級灰度)/黑白(8級灰度) (軟件控制)*1 |
||
| 背光燈 | CCFL (使用壽命：超過50,000小時，24小時連續工作) | ||
| 分辨率 | 320 × 240像素 | ||
| 有效顯示面積 | W115.2mm × H86.4mm | ||
| 亮度控制 | 可通過觸摸面板進行4級調節 | ||
| 對比度調節 | 可通過觸摸面板進行8級調節 | ||
| 語言字體 | ASCII: (Code page 850) 包括歐洲字體 簡體中文：(GB2312-80) 日語：ANK 158, Kanji: 6962 (JIS Standards 1 & 2) 韓語：(KSC5601 - 1992 codes) Hangul字體 繁體中文：(Big 5) |
||
| 文本 | 8 × 8像素 | 40字符 × 30行 | |
| 8 × 16像素 | 40字符 × 15行 | ||
| 16 × 16像素 | 20字符 × 15行 | ||
| 32 × 32像素 | 10字符 × 7行 | ||
| 字符大小*2 | 8 × 8像素， 8 × 16像素， 16 × 16像素， 32 × 32像素 | ||
| 字體大小 | 寬度可擴展1~8倍 高度可擴展1/2*3，1~8倍 |
||
| 內部存儲器 | FLASH EPROM 1MB | ||
| 備份存儲器 | 128KB SRAM - 使用鋰電池*4 | ||
| 觸摸面板 | 6 x 12鍵/畫面 - 1或2點觸摸 | ||
| 接口 | 串口 | 異步傳輸：RS-232C/RS-422， 數據長度：7或8位，停止位：1或2位， 校驗：無、奇或偶 數據傳輸速度：2400bps ~ 115.2Kbps *5 |
|
| CF卡 | 1個插槽 | ||
| Tool接口 | 異步 TTL無協議通訊接口 通過GP應用軟件和GP之間傳輸數據。 使用2-Port功能進行數據傳輸。 連接條形碼閱讀器等各種設備。 |
||
| 型號(全球代碼) | GP2301-LG41-24V (PFXGP2301LD) →替換機型 |
||
|---|---|---|---|
| 電氣規格 | 輸入電壓 | DC24V | |
| 額定電壓 | DC19.2 ~ 28.8V | ||
| 功耗 | 22W以下 | ||
| 允許失電 | 10ms以下 | ||
| 絕緣強度 | AC1000V，20mA小于1分鐘 (電源端子和FG端子之間) |
||
| 絕緣電阻 | DC500V 20MΩ以上 (電源端子和FG端子之間) |
||
| 環境規格 | 工作溫度*1 | 0 ~ 50℃ | |
| 存儲溫度 | -20 ~ 60℃ | ||
| 工作濕度 | 10 ~ 90% RH (無凝露，濕球溫度計溫度：39℃ 以下) | ||
| 存儲濕度 | 10 ~ 90% RH (無凝露，濕球溫度計溫度：39℃ 以下) | ||
| 抗振性能 | 符合IEC61131-2標準 非持續性振動： 10Hz ~ 57Hz 0.075mm，57Hz ~ 150Hz 9.8m/s2 持續性振動： 10Hz ~ 57Hz 0.035mm，57Hz ~ 150Hz 4.9m/s2 X，Y，Z軸各10次(80分鐘) |
||
| 抗干擾性能 | 干擾電壓：1000Vp-p 脈沖周期：1µs，上升時間：1ns (通過噪聲模擬) |
||
| 抗靜電性能 | 6kV (符合IEC 61000-4-2，3級標準) | ||
| 空氣質量 | 無腐蝕性氣體 | ||
| 結構規格 | 接地 | 100Ω以下，或當?shù)貥藴?/td> | |
| 防護等級 | 相當于IP65f (JEM1030)，NEMA#250 TYPE 4X/12*2 | ||
| 外形尺寸 | W317mm × H243mm × D58mm | ||
| 重量 | 1.2kg以下 | ||
| 冷卻方式 | 自然風冷 | ||
