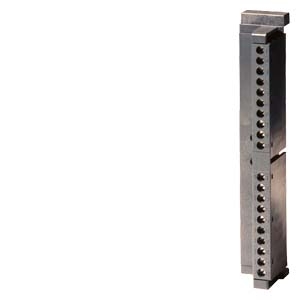

前連接器可方便地將傳感器和執行器連接到I/O模塊上。

前連接器的使用：

• 數字量和模擬量 I/O 模塊
• S7-300 系列的緊湊型 CPU

分為 20 針和 40 針。

前連接器插入到模塊上并通過前門蓋好。更換模塊時，只需斷開前連接器，不需要耗時的重新更換所有接線。為了避免在更換模塊時發生錯誤，在第一次插入時，前連接器要進行機械編碼。之后，只能插入相同類型的模塊。例如，這樣可以避免將 230 V AC 輸入信號錯誤地插入 24 V DC 模塊中。

另外，連接器有“預嚙合位置”。在此位置，可以在進行電接觸前將連接器卡裝在模塊上。連接器被卡裝在模塊上，隨后可以方便地進行接線。接線后，將連接器插牢以便接觸良好。

前連接器包括：

• 連線觸點。
• 導線松緊件。
• 更換模塊時用于復位前連接器的復位鍵。
• 用于對附屬元件編碼的進口。不帶附件的模塊上有兩個編碼元件。首次連接前連接器時，附件會鎖入。

40 針前連接器還具有一個更換模塊時用于安裝和松開連接器的固定螺絲。

前連接器具有下列連接方式：

• 螺釘型接線端子
• 彈簧型端子
